Главная - Строительство Общие сведения о методах и способах монтажа строительных конструкций Методы монтажа. При монтаже строительных конструкций выполняют ряд процессов: подготовку к подъему; проверку состояния конструкций; устройство подмостей для работы монтажников на высоте; строповку конструкций, подъем, установку и их временное закрепление; выверку и закрепление конструкций в проектном положении. Технология выполнения этих процессов зависит от вида монтируемых конструкций. В то же время можно выделить ряд общих принципов монтажа любых конструкций.
В зависимости от степени укрупнения монтируемых элементов различают поэлементный и крупноблочный методы монтажа.
Основной метод монтажа - поэлементный (см. схему ниже, поз. а). Это возведение зданий или сооружений из конструкций, изготовленных целиком или собранных из отдельных деталей до подъема. Таким методом устанавливают колонны, балки, фермы, стеновые панели. Поэлементно отдельными деталями монтируют конструкции лишь в тех случаях, когда нельзя поднять их целиком.
В промышленном строительстве широко применяют метод монтажа блоками - крупноблочный (см. схему ниже, поз. б), когда за один подъем устанавливают несколько конструкций, например две фермы вместе с уложенными на них плитами кровельного покрытия. Степень укрупнения конструкций в блоки зависит от грузоподъемности монтажных машин и объема блочного монтажа.
В зависимости от последовательности установки конструкций различают методы монтажа: раздельный, или дифференцированный, и комплексный. При разделном методе (см. схему ниже, поз. в) сначала в пределах здания или его части устанавливают конструкции одного вида, затем другого. Например, сначала колонны I, затем подкрановые балки II, стропильные фермы III или балки покрытия, конструкции кровли IV и стен.
При раздельном методе хотя и задерживается сдача смонтированных конструкций под смежные работы, однако упрощается организация работ и можно полнее использовать возможности кранов.
При возведении одноэтажных зданий применяют смешанный метод монтажа, который является разновидностью раздельного метода. Суть смешанного метода состоит в том, что монтаж колонн выделяется в самостоятельный поток, а после установки их монтируют вторым потоком (комплексно) остальные конструкции - фермы, плиты покрытий. Благодаря такому разделению работ на две очереди можно широко применять самоходные стреловые краны, которые при малой длине стрелы и меньшей высоте подъема имеют большую грузоподъемность, а при большой длине стрелы - меньшую грузоподъемность, но большую высоту подъема.
При комплексном методе (см. схему ниже, поз. г) монтаж ведут ячейками, т. е. сначала собирают одну ячейку здания с установкой в проектное положение всех ее элементов: колонн I, балок II, ферм III покрытия. Затем в такой же последовательности монтируют следующую ячейку и т. д. Этот метод позволяет в смонтированной части здания раньше начать другие работы и сократить продолжительность строительства. Однако при этом методе сложнее выверять и закреплять конструкции и требуется монтажный кран, способный поднимать конструкции ячейки на нужную высоту.
Схемы методов монтажа строительных конструкций
а - поэлементный, б - крупноблочный, в - раздельный (дифференцированный), г - комплексный; I - плоскими элементами; I - XII - последовательность монтажа.
В зависимости от направления монтажа различают продольный метод (вдоль пролета) и реже - поперечный метод монтажа (поперек пролета). Самоходные стреловые краны (кроме башенных) при монтаже колонн, подкрановых балок и подстропильных ферм, как правило, перемещаются вдоль ряда устанавливаемых конструкций, а при подъеме стропильных ферм и плит покрытий - по оси пролета.
Выбор метода монтажа зависит от объемно-планировочных и конструктивных решений зданий и сооружений, а также их размеров. Вопрос этот решают при разработке проекта производства монтажных работ с учетом имеющихся монтажных средств и экономической эффективности в конкретных условиях.
При разработке проекта производства работ (ППР) решается также вопрос о применении монтажа непосредственно с транспортных средств, доставляющих конструкции с заводов-изготовителей. Эти методы наиболее успешно применяют при монтаже конструкций рельсовыми башенными кранами и, как правило, при возведении многоэтажных зданий. При возведении одноэтажных производственных зданий гусеничными или пневмоколесными кранами применяют метод монтажа с предварительной раскладкой конструкций у мест установки. Благодаря этому повышается выработка монтажных кранов.
При любом методе монтажа должна быть обеспечена устойчивость смонтированных конструкций и устойчивость монтируемого здания (сооружения) в целом. Конкретные мероприятия для выполнения этого требования предусматриваются в ППР с учетом конструктивной системы.
Чтобы обеспечить устойчивость здания, соблюдают следующие требования.
Монтируемые здания (сооружения) разбивают на пространственно жесткие части: секции, ярусы, ячейки. Монтаж конструкций в каждой такой части завершают комплексно до начала монтажа следующей. При этом должны быть установлены все связи, выполнены все закрепления, предусмотренные проектом.
При монтаже многоэтажных зданий каждый последующий этаж (ярус) можно монтировать только после окончательного закрепления сварных соединений, замоноличивания всех смонтированных конструкций нижележащих этажей (ярусов) и набора бетоном (раствором) замоноличивания прочности, предусмотренной проектом производства работ.
Монтаж колонн каждого ряда одноэтажного или многоэтажного здания начинают с тех колонн, между которыми расположены связи; связи устанавливают сразу после монтажа этих колонн. В последующем после установки каждой очередной вертикально стоящей конструкции (колонны, фермы, стойки, рамы и т. п.) монтируют все связи или элементы, связывающие установленную конструкцию с ранее смонтированными.
Способы монтажа. Способы монтажа, как и методы организации работ, определяются при разработке ППР. В зависимости от вида сооружений и конструкций применяют следующие способы монтажа. Подъемом с перемещением (см. схему ниже, поз. а) и установкой конструкции краном (на весу) монтируют большинство конструкций зданий: колонны, подкрановые балки, фермы, плиты (панели) покрытий и другие элементы, а также предварительно укрупненные в блоки конструкции, если их масса не превышает грузоподъемности монтажного крана.
Способом надвижки (см. схему ниже, поз. б) устанавливают предварительно собранные в крупные блоки части здания, например блоки покрытий размером на ячейку зданий 12 х 24 м, 24 х 24 м, 24 х 30 м, нередко предварительно собранные конструкции технологических агрегатов.
Способом поворота (см. схему ниже, поз. в) поднимают в проектное положение тяжелые колонны, трубы, опоры линий электропередач и многие другие конструкции мачтового типа. Для этого конструкцию собирают на месте установки таким образом, что опорная часть ее располагается непосредственно на заранее подготовленном проектном основании. За свободный конец конструкцию переводят из горизонтального положения в вертикальное, поворачивая вокруг точки опоры. Нагрузка на кран при таком монтаже вдвое меньше массы конструкции, так как половина ее приходится на постоянную опору.
Способом поворота со скольжением (см. схему ниже, поз. г) монтируют тяжелые колонны. В этом случае краном при малом вылете стрелы приподнимают верхний конец конструкции, а нижний подтягивают к фундаменту лебедкой. Для уменьшения силы трения под нижний конец конструкции подкладывают полозья.
Способы монтажа конструкций

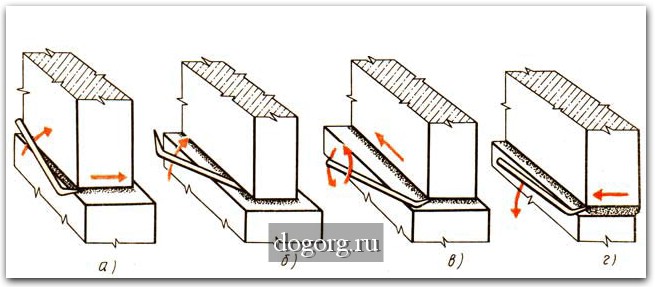

а - подъем с перемещением, б - надвижка, в - поворот, г - поворот со скольжением; I - III - последовательность монтажа.
|
  |
