Главная - Строительство Соединения элементов каркаса многоэтажных зданий - стыки колонн Стыки колонн многоэтажных зданий относятся к жестким соединениям несущих конструкций. Наиболее распространены стыки двух типов.
В стыке первого типа (см. схему ниже, поз. а) оголовок каждого элемента колонны имеет сплошное обрамление из стальных пластин (стальной оголовок). Элементы стыкуются непосредственно через центрирующую опорную стальную пластину 4 и соединяются накладными арматурными стержнями 5, которые приваривают соответственно к боковым пластинам нижнего и верхнего оголовков. После сварки всех элементов зазор между стыкуемыми оголовками зачеканивают раствором, а затем бетонируют. Такой стык прост в выполнении, однако на него требуется много металла - до 40 кг на стык.
Второй тип стыка (см. схему ниже, поз. б) имеет такую конструкцию. Верхняя часть 3 стыкуемой колонны опирается на выступ бетона 6 нижней части 1, а выпуски арматуры сваривают встык ванной сваркой 7. Полость между выступами зачеканивают раствором. После сварки стержней устанавливают хомут и замоноличивают стык. В таком стыке нет стального оголовка из пластин и накладных стержней и на такой стык расходуется меньше металла.
Такой же конструкции применяют стыки в колоннах с большим числом стержней - эти колонны рассчитаны на восприятие больших нагрузок.

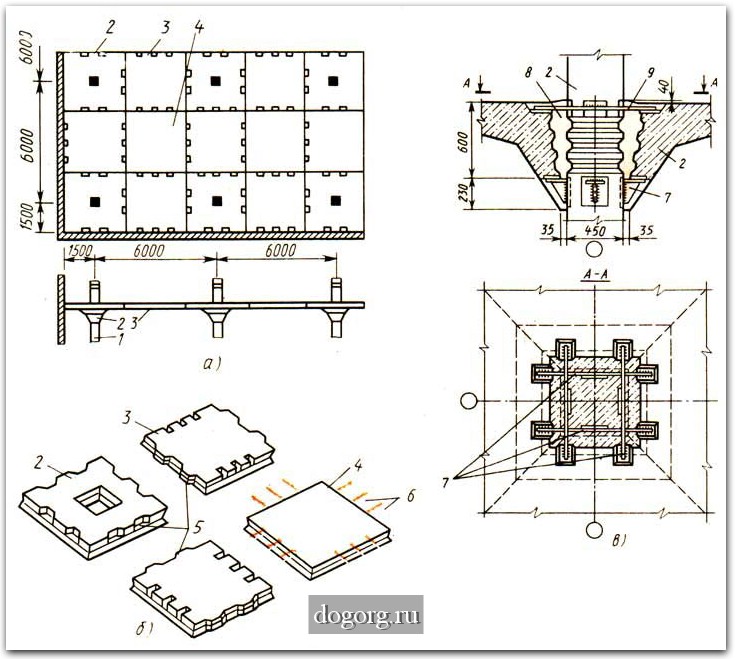

Жесткими замоноличенными стыками соединяют также ригели каркасов многоэтажных зданий с колоннами, колонны с капителями и межколонные плиты с капителями в безбалочных перекрытиях.
Стыки колонн
а - накладными стержнями, б - сваркой арматурных выпусков; 1, 3 - стыкуемые элементы колонны, 2 - стальной оголовок, 4 - центрирующая пластина, 5 - накладные стержни, 6 - выступ бетона, 7 - сварка выпусков арматуры, 8 -хомут.
|
  |
