Главная - Строительство Монтаж перекрытий кирпичных и крупноблочных зданий. Перемычки Перекрытия. В кирпичных зданиях междуэтажные перекрытия из железобетонных плит укладывают по стенам и ригелям; в крупноблочных - по стенам.
Ригели (прогоны) (см. схему ниже, поз. а) опирают на железобетонные подушки, которые закладывают в кирпичные стены по ходу кладки. До монтажа ригелей (прогонов) выверяют нивелиром горизонтальность опорных подушек. Разница в отметках верха подушек в пределах секции здания должна быть не более 10 мм.
Ригели стропят за две петли, подают к месту установки и опускают на постель из раствора, разостланного на опорах. До проектного положения ригели доводят монтажными ломиками. Перемещать ригель можно только перпендикулярно продольной оси, работая лопатой ломика. В противном случае может быть нарушена устойчивость стен или столбов, на которые опирается ригель. Монтажники работают с инвентарных подмостей. После выверки горизонтальности (по уровню и визированием на ранее установленные ригели) и вертикальности (по отвесу) ригель крепят к ранее установленным конструкциям (способ крепления указывают в проекте) и затем снимают стропы.
До монтажа плит перекрытий проверяют положение верхних опорных частей кладки под конструкции перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 10 мм).
Чтобы обеспечить горизонтальность потолка, образуемого плитами перекрытия, пользуются следующими приемами.
В пределах захватки (секции) здания по периметру верха стен или прогонов с помощью нивелира или гибкого уровня наносят (на заранее закрепленные рейки) риски, соответствующие монтажному горизонту, т. е. отметке, на которой будет находиться низ конструкций перекрытий. По нивелировочным отметкам (по шнуру-причалке) укладывают выравнивающий слой раствора (стяжку), разравнивают его правилом и, после того как стяжка приобретает 50 % -ную прочность, монтируют плиты (панели) перекрытий, расстилая на опорных поверхностях слой свежего раствора толщиной 3 .. .4 см.
Другой способ заключается в том, что при нивелировании опорных поверхностей наносят отметки среднего монтажного горизонта на рейки, установленные по периметру здания через каждые 5 ... 6 м. При этом исходят из того, что растворные швы должны быть наименьшей толщины. При монтаже плит натягивают шнур-причалку и по нему непосредственно под монтируемые плиты расстилают растворную постель таким образом, чтобы поверхность постели была на 2 ... 3 мм выше шнура. Монтаж плит начинают от торцовых стен с инвентарных подмостей (столиков), а при укладке последующих плит монтажники находятся на ранее уложенных плитах.
Монтаж перекрытия ведут звеном из четырех человек: машинист крана, два монтажника (4-го и 3-го разрядов) и такелажник (3-го разряда). Такелажник стропит плиты четырехветвевым стропом. Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры монтируемой плиты (см. схему ниже, поз. б). Они принимают поданную плиту, разворачивают ее и направляют при опускании в проектное положение. Небольшую рихтовку плиты монтажники делают ломиками до снятия строп.
Перемещать плиты в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опустить плиту на растворную постель, необходимо точно навести ее, чтобы получить опорную площадку требуемой ширины (см. схему ниже, поз. в).
Монтаж конструкций перекрытий
Опирание и крепление плит перекрытий на стены

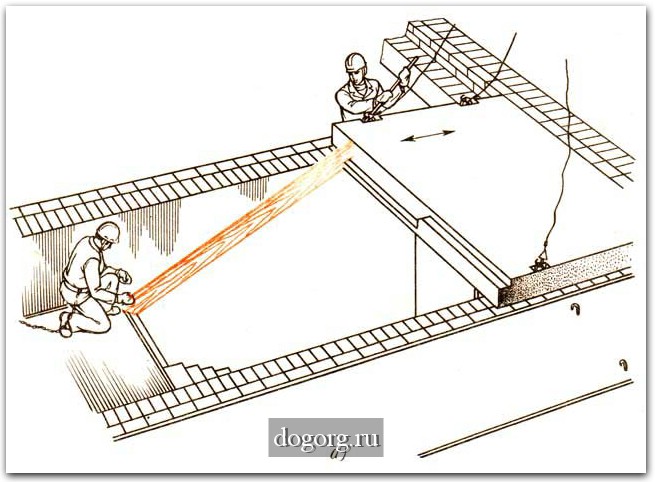

Монтаж конструкций перекрытий (а, б); опирание и крепление плит перекрытий на стены (в, г): а - ригелей (прогонов), б - пустотных плит перекрытия, в - кирпичные, г - блочные; 1 - наружная кирпичная стена, 2 - стальной анкер, заделываемый в стену, 3 - накладка, связывающая панели перекрытия, 4 - растворная постель, 5 - анкеровка плит на внутренней стене, 6 - наружный стеновой блок. 7 - анкеровка к наружной стене (блоку).
После укладки каждой плиты проверяют горизонтальность потолка визированием по его плоскости, а при необходимости и правилом. Если обнаружится, что плоскости смежных плит не совпадают вдоль шва, плиту поднимают краном, исправляют растворную постель и устанавливают заново.
Плиты перекрытий после выверки закрепляют анкерами, закладываемыми в кладку или привариваемыми к закладным деталям блоков, смежные плиты скрепляют анкерами за монтажные петли (см. схему выше, поз. г).
Сопряжения перекрытия со стенами заделывают вслед за монтажом перекрытия. В пустотных настилах, при опирании их на наружные стены, с целью изоляции заполняют пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120 мм. Так же заделывают тяжелым бетоном или вкладышами пустоты в плитах, опирающихся на внутренние несущие стены. Это необходимо для предохранения опорных частей плит перекрытий от разрушения давлением вышележащих конструкций.
Перемычки. Несущие перемычки, на которые непосредственно передается нагрузка от перекрытий, в кирпичных зданиях, как и прогоны, устанавливают, поднимая за монтажные петли и укладывая на подготовленную растворную постель, а не несущие (рядовые) укладывают вручную. При монтаже обеспечивают точность установки их по вертикальным отметкам, горизонтальность и размер площади опирания.
|
  |
