Главная - Строительство Секционные и модульные здания из легких металлических конструкций Здания-модули типа Канск Здания-модули типа Канск . Комплексные сборные здания-модули из легких металлических конструкций выпускают шириной 24 м (в осях) и длиной 36, 48 и 60 м, общей площадью соответственно 900, 1020 и 1500 м2.
Каркасы зданий (см. схему ниже) состоят из поперечных сплошностенчатых рам 1, 3, 4 прогонов 8 или панелей кровли, стоек торцового фахверка 2 и путей подвесных кранов. Продольная жесткость каркаса обеспечивается вертикальными связями 7 по каждому ряду колонн. Рамы каркасов запроектированы из тонкостенных сварных элементов переменного сечения (с учетом воспринимаемых сечениями усилий). Все монтажные узлы каркасов болтовые (без сварки).

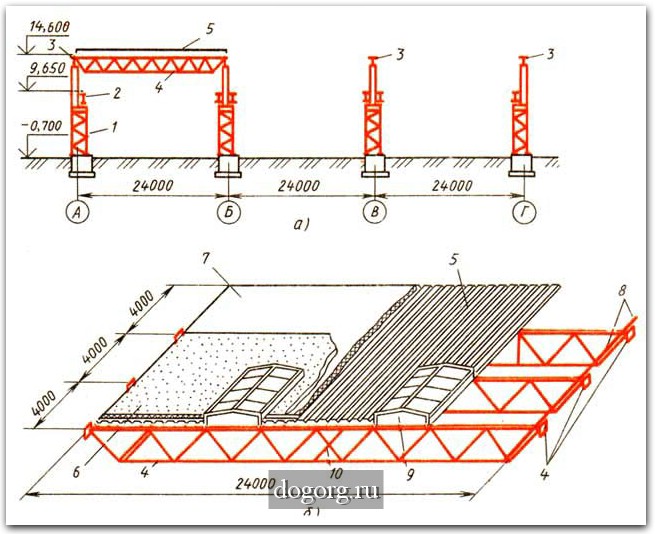

Каркас здания Канск
а - план по кровле, б - разрезы; 1 - колонны рам, 2 - стойки фахверка, 3 - ригели рам средние, 4 - ригели рам крайние, 5 - вертикальные связи по колоннам, 6 - торцовые ригели, 7 - вертикальные связи по стойкам фахверка, 8 - прогоны покрытия, 9 - профилированный настил покрытия.
При укрупнительной сборке рам 1 (см. схему ниже) в монтажных стыках устанавливают (но не затягивают) высокопрочные болты. Выверяют по диагонали контрольные проектные размеры, обеспечивающие геометрическую точность собранной рамы, после чего проводят контрольную затяжку болтов. С помощью крана раму устанавливают в проектное положение 3 и расчаливают двумя парами расчалок 4 из стального каната. Расчалки крепят к накладным якорям 5. Далее монтируют конструкции фахверка (см. схему ниже, поз. б) укрупненными блоками (две стойки фахверка с ригелями ограждения и верхняя балка покрытия) и прикрепляют его к установленной в проектное положение раме 3 инвентарной распоркой. В рабочей зоне крана на стенде собирают и устанавливают на покрытие карты профилированного настила размером 6 х 12 м.
Краном по мере его отступления последовательно монтируют рамы, прогоны и укрупненные карты профилированного настила.
После установки и закрепления вертикальных связей между стойками рам расчалки снимают. При дальнейшем монтаже устойчивость каждой устанавливаемой рамы обеспечивают тремя инвентарными распорками. Монтажные узлы оформляют с передвижной вышки с площадкой 6.

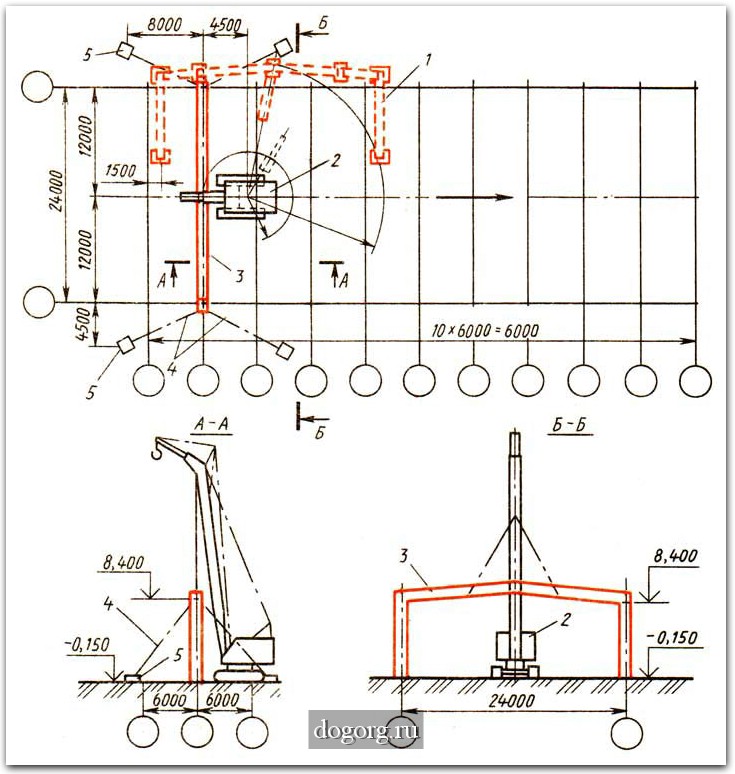

Схема монтажа каркаса здания «Канск»
а - установка рамы, б - установка фахверка; 1 - укрупняемая рама, 2 - монтажный кран, 3 - проектное положение рамы, 4 - инвентарные расчалки, 5 - накладной якорь, 6 - передвижная вышка, 7 - инвентарная распорка, 8 - стойки торца фахверка, 9 - стенд сборки карт профнастила.
|
