Главная - Строительство Здания с покрытиями нетиповых конструкций Покрытия - оболочки Оболочка - пространственная конструкция, у которой верхняя и нижняя поверхности криволинейны, а расстояние между ними (толщина оболочки) так малы, что отношение толщины конструкции (оболочки) к радиусу ее кривизны составляет от 1/20 до 1/1000.
В строительстве применяют оболочки: сферические, цилиндрические, эллиптические, гиперболические, складчатые и др.
Для покрытий производственных зданий чаще всего используют оболочки положительной кривизны; в покрытиях общественных, спортивных и других сооружений - нередко висячие оболочки отрицательной кривизны. Рассмотрим примеры устройства наиболее распространенных покрытий. Сборные железобетонные покрытия в виде цилиндрических оболочек наиболее эффективно устраивать из крупноразмерных (длиной на пролет) сводчатых панелей, выполняющих одновременно функции плит покрытия и стропильных ферм (балок). Такие панели изготовляют с П-образным поперечным сечением (плиты П) и шатровым или сводчатым (плиты КЖС и КСО) продольным профилем. Их применяют для перекрытия пролетов 18 и 24 м. Ширина плит 3 м.
На схеме ниже, поз. а показано покрытие из плит-оболочек КСО, у которых несущие продольные диафрагмы, выполняющие роль стропильных конструкций, сделаны в виде безраскосной фермы. Это позволяет прокладывать коммуникации в плоскости конструкций покрытия.
Плиты-оболочки КСО, КЖС или П устанавливают на подстропильные фермы и крепят к ним, приваривая закладные детали к опорным пластинам на верхнем поясе ферм.
Применение таких конструкций покрытия упрощает монтаж каркасов зданий: после установки, выверки и закрепления колонн монтируют подстропильные фермы; в том же потоке устанавливают панели-оболочки покрытия. Конструкции стропят, поднимают и устанавливают традиционными способами.
Цилиндрические оболочки делают также и сборными из ребристых плит размером 3 х 6 м, укрупняя их в монтажные секции 3 х 18 м (по три плиты в секции) и устанавливая на стропильные конструкции (см. схему ниже, поз. б).
Покрытие из цилиндрических оболочек
а - панелей-оболочек КСО, б - монтаж оболочек укрупненными блоками из ребристых плит; 1 - колонны, 2 - панель-оболочка КСО, 3 - подстропильная ферма, 4 - укрупненный блок оболочки из ребристых плит, 5 - контурная ферма (диафрагма), 6 - стропильная балка (ферма), 7 - блок оболочки с временной (инвентарной) затяжкой.
Оболочки двоякой положительной кривизны применяют для покрытия одноэтажных зданий с сеткой колонн 18 х 24 и 18 х 30 м и монтируют без временных опор из железобетонных ребристых плит размером 3 х 6 м, очерченных по цилиндрической поверхности со стрелой подъема 10 ... 20 см. Плиты перед монтажом укрупняют на нулевой отметке в секции размером 3 х 18 м (из трех плит) с установкой временной инвентарной затяжки (см. схему ниже, поз. а) шпренгельного типа. Секции устанавливают на контурные фермы-диафрагмы, не используя поддерживающих лесов (см. схему ниже, поз. б). Диафрагмы могут быть из железобетонных или стальных ферм. После соединительной сварки секций и замоноличивания между ними швов монтажные затяжки снимают. Конструкция инвентарной затяжки такова, что ее снимают монтажники, находящиеся на смонтированном покрытии.

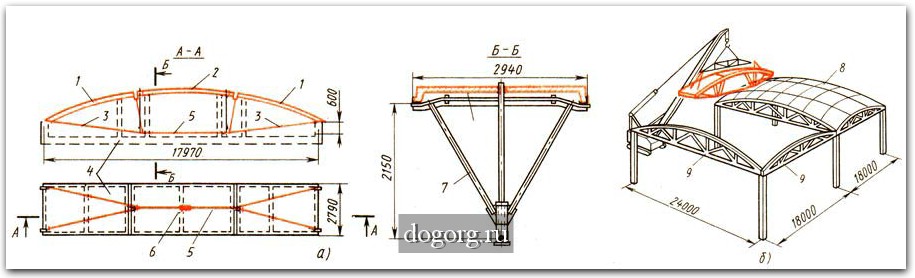

Бескондукторный монтаж оболочки положительной двоякой кривизны
а - укрупнительная сборка монтажной секции оболочки, б - схема монтажа; 1 - плита крайняя, 2 - то же, средняя, 3 - канат диаметром 20 мм, 4 - стенд для укрупнительной сборки, 5 - затяжка диаметром 28 мм, 6 - регулировочный фаркопф, 7 - распорка (труба диаметром 100 мм), 8 - покрытие из секций-оболочек, 9 - контурные фермы-диафрагмы.

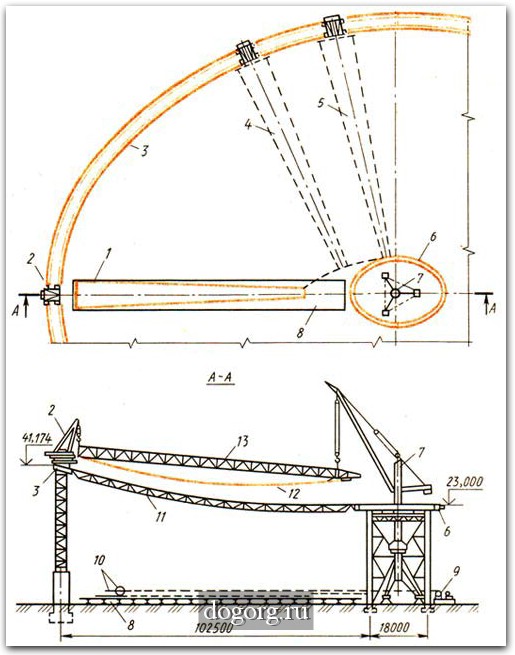

При монтаже оболочек больших размеров, например 42 х 42 м, 88 х 88 м и более, используют временные опоры или другие конструкции, поддерживающие покрытие в процессе сборки и закрепления.
|
  |
