Главная - Строительство Пилы Пиление - операция разделения древесины на части с помощью многорезцового инструмента. Для распиловки лесоматериалов применяют ручные или механические пилы. Пила представляет собой ленту или диск с расположенными на ней зубьями (резцами). Зубья имеют следующие параметры: расстояние между двумя смежными вершинами составляет шаг, а расстояние между основанием и вершиной - высоту зуба. Для удаления образующихся в процессе пиления опилок служит впадина (пазуха). Каждый зуб пилы имеет три режущие кромки - одну переднюю, короткую, и две боковые. У пил для продольной распиловки древесины зубья короткой режущей кромкой перереза ют волокна, а боковыми разделяют волокна между собой по их направлению. Зубья этих пил имеют форму треугольника, прямую заточку; ими можно пилить только в одну сторону. У пил для поперечной распиловки короткая режущая кромка разделяет волокна, а боковые перерезают их. Зубья имеют форму преимущественно равнобедренного треугольника и двустороннюю заточку, поэтому ими можно пилить в обе стороны.
Ручные пилы. К ручным пилам относятся поперечные двуручные, ножевые (ножовки) и лучковые.
Пилы поперечные двуручные (см. схему ниже, поз. а) применяют для поперечного распиливания лесоматериалов. Толщина пил 1,1; 1,4 мм. Зубья имеют форму равнобедренного треугольника, заточка косая. Угол заострения (40 ... 45 ± 2)°.
Ножевые пилы, или ножовки, бывают широкие, узкие и с обушком. Ножовку широкую (см. схему ниже, поз. б) применяют для поперечного раскроя брусков, широких досок и плит. Толщина полотна 1,2 мм. Зубья пилы имеют форму треугольника, заточка косая. Угол заострения 40°. Ручку делают из древесины твердых пород.
Ножовка узкая (см. схему ниже, поз. в) предназначена для распиливания тонких материалов и выпиливания криволинейных заготовок, а также для сквозных пропилов. Толщина полотна 1,5 мм.
Ножовка с обушком (см. схему ниже, поз. г) используется для неглубоких пропилов. Верхняя часть полотна имеет утолщение. Толщина полотна 0,8 мм.
Ножовка-наградка (см. схему ниже, поз. д) применяется для несквозного пропиливания. Толщина полотна 0,4 ... 0,7 мм. Ею можно выпиливать узкие пазы.
Лучковые пилы (см. схему ниже, поз. е) применяют дня продольного и поперечного распиливания древесины. Они представляют собой деревянный станок (лучок) из древесины твердых пород с натянутым на нем полотном 1. Тетива 4 делается из крученого льняного или пенькового шнура диаметром 3 мм. Лучковые пилы распашные (распускные) предназначены для продольной распиловки. Имеют полотно шириной 45 ... 55 мм, толщиной 0,4 ... 0,7 мм, шаг зубьев 5 мм, угол заострения 40 ... 50 , заточка зубьев прямая. Поперечные пилы имеют ширину полотна 20 ... 25 мм, шаг зубьев 4 ... 5 мм, угол заострения 65 ... 80 , форма зубьев - равнобедренный треугольник.
Выкружные пилы служат для криволинейной распиловки. Имеют длину 500 мм, ширину полотна 4 ... 15 мм, шаг зубьев 2 . ..4 мм, угол заострения 50 ... 60 , зубья с прямой заточкой.
Пилы
а - двуручная поперечная, б - ножовка широкая поперечная, в - ножовка узкая, г - ножовка с обушком, д - наградка, е - лучковая пила; 1 - полотно, 2 - ручки, 3 - стойки или боковые планки, 4 - тетива, 5 - средник, 6 - закрутка.
Для уменьшения трения и во избежание заедания полотна пилы в пропиле зубья нужно разводить. Развод зубьев пил заключается в том, что полотно пилы зажимают в тиски и вершины зубьев поочередно отгибают от основания примерно на 2/3 высоты: четные в одну сторону, а нечетные - в другую. При распиловке древесины твердых пород зубья разводят на 0,25 ... 0,5 мм, а мягких пород - на 0,5 ... 1 мм. Разводят зубья с помощью обычной или универсальной разводок. Точность развода проверяют шаблоном.
В процессе пиления зубья затупляются, чтобы восстановить режущую способность зубьев, их затачивают напильниками (см. схему ниже, поз. а ... г). Заточку нужно производить ровно, без сильных нажимов (так как это может вызвать перегрев пилы) так, чтобы не было заусенцев, засинений и др. Пилы для поперечного раскроя имеют косую заточку, поэтому напильник при их затачивании держат под углом 60 ... 70 . Заточив через один зубья с одной стороны, затачивают пропущенные зубья с другой стороны. Вершины затачиваемых зубьев должны находиться на одной высоте, поэтому до заточки зубья выравнивают по высоте фугованием следующим образом: в деревянную колодку 2 (см. схему ниже, поз. д), имеющую прорезь, вставляют трехгранный напильник 1, после чего колодку с напильником надевают на пилу 3 и, двигая по полотну, выравнивают вершины зубьев.

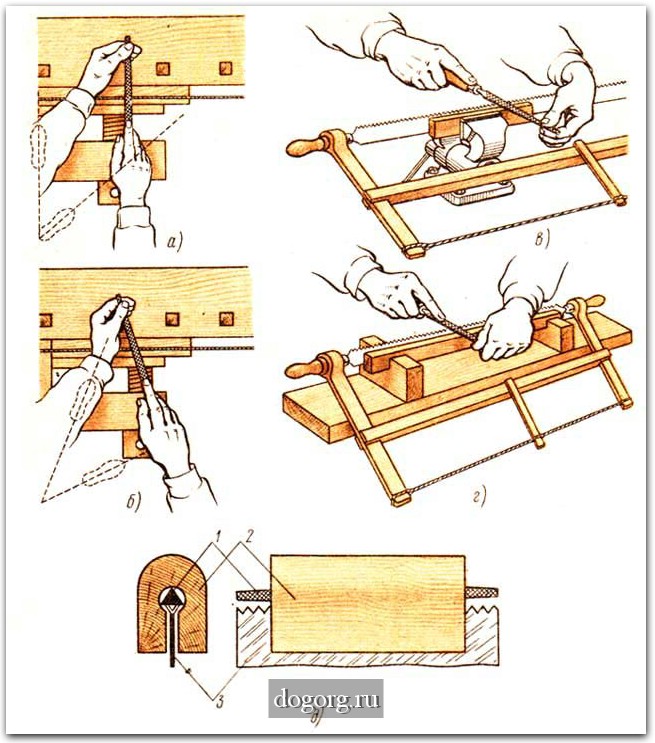

Заточка и фугование пил
а - расположение пилоточа при прямой заточке, 6 - расположение пилоточа при косой заточке, в - заточка лучковой пилы, закрепленной в тисках, г - заточка лучковой пилы, уложенной в деревянную колодку, д - фугование пил; 1 - напильник, 2 - колодка, 3 – пила.
|
  |
