Главная - Строительство Инструменты для ручного строгания древесины После распиливания заготовки имеют риски, шероховатости, покоробленность. Все эти дефекты устраняют строганием. Кроме того, при строгании заготовкам придают нужную форму. Строгание - операция резания древесины ножами, при которой траекторией резания является прямая, совпадающая с направлением рабочего движения. Строгают древесину ручным или механизированным инструментом.
Инструменты для ручного строгания. Рубанок (см. схему ниже) представляет собой деревянный корпус 1, в который вставлен нож 5, закрепляемый клином 4. Нож 5 вставляют в гнездо (леток) 3 корпуса под углом 45 .
В подошве 8 рубанка имеется узкая прорезь - пролет шириной 5,7 ... 6,2* мм, через которую за подошву выступает лезвие ножа.
* Размер 5,7 мм относится к рубанку с двойным ножом, а размер 6,2 мм - к рубанку с одиночным ножом.
При грубом строгании лезвие выпускают на 1 ... 3 мм, при чистом - на 0,1 ... 0,3 мм. С боков летка 3 делают заплечики для опирания клина 4. Для удобного продвижения рубанка по материалу имеется рог 2. Подошва 8 рубанка должна быть гладкой и ровной. В связи с тем, что подошва рубанка работает на истирание, в ней делают вклейку из древесины твердых пород - граба, клена, ясеня, бука и др.
Рубанок с одиночным ножом (см. схему ниже, поз. а) применяют для первичного строгания древесины и для строгания ее после обработки шерхебелем.
Рубанок с двойным ножом (см. схему ниже, поз. б) используется для чистового строгания древесины, Им можно также застрагивать торцы, имеющие задиры и свилеватые поверхности древесины. В отличие от рубанка с одиночным ножом он имеет помимо ножа стружколом 9, которым надламывается стружка.
Рубанки
а - с одиночным ножом, б - с двойным ножом; 1- корпус, 2 - рог, 3 - леток, 4 - клин, 5 - нож, 6 - упор, 7 - пробка, 8 - подошва, 9 - стружколом.
Шерхебель (см схему ниже) служит для первоначального грубого строгания древесины. После строгания шерхебелем поверхность древесины получается неровной, со следами углублений в виде желобков. Это вызвано тем, что лезвие ножа имеет овальную форму. При работе нож выпускают до 3 мм.
Шерхебель
а - общий вид, б - шерхебельный нож.
Фуганок (см. схему ниже) служит для окончательного чистового строгания, выравнивания больших поверхностей и прифуговки отдельных деталей. Он длиннее рубанка почти в три раза, что позволяет строгать длинные поверхности. Нож фуганка имеет длину 200 мм, ширину 65 мм. Более короткие заготовки строгают полуфуганком, имеющим корпус длиной 530 мм, нож шириной 50 мм и длиной 180 мм. У фуганка в передней части находится пробка для выбивания ножа из летка. Для этого по ней надо ударить киянкой.

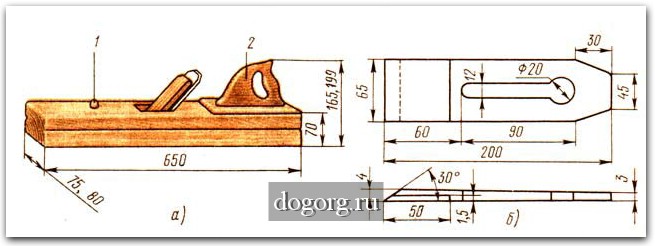

Фуганок
а - общий вид, б - нож фуганка; 1 - пробка, 2 – ручка.
Для зачистки древесины, имеющей задиры и свилеватость, применяют рубанок с укороченным корпусом - шлифтик. Шлифтик имеет узкую щель (шириной 5 мм) и увеличенный передний угол (60 ), вследствие чего при работе им снимается тонкая стружка и поверхность древесины чище обрабатывается.
Для профильного строгания применяют зензубель, фальцгебель, шпунтубель и другие рубанки.
Зензубелем (см. схему ниже) выбирают четверти, фальцы и зачищают их. Наличие в корпусе бокового отверстия обеспечивает свободный выход стружки. Ножи у зензубеля по форме напоминают лопатку.

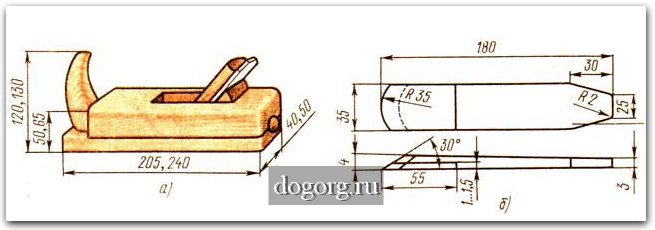

Зензубель
а - общий вид, б - зензубельный нож.
Фальцгебель (см. схему ниже, поз. а) предназначен для отборки и зачистки четвертей и имеет в отличие от зензубеля ступенчатую подошву.
Шпунтубелем (см. схему ниже, поз. б) выбирают пазы - шпунты на кромках и пласти деталей. Он состоит из двух корпусов, соединенных винтами, причем в одном из корпусов закрепляют нож.
Грунтубелем (см. схему ниже, поз. в) зачищают трапециевидные пазы, выбранные наградкой.
Галтелью (см. схему ниже, поз. г) образуют желобки разной ширины или глубины с различным радиусом закругления.
Штап (см. схему ниже, поз. д) предназначен для образования закруглений на кромках.
Калевкой (см. схему ниже, поз. е) производят профильную обработку деталей. Подошва калевки имеет форму, зеркальную (обратную) форме профиля детали.
Горбачом (см. схему ниже, поз. ж, з) строгают вогнутые и выпуклые поверхности.

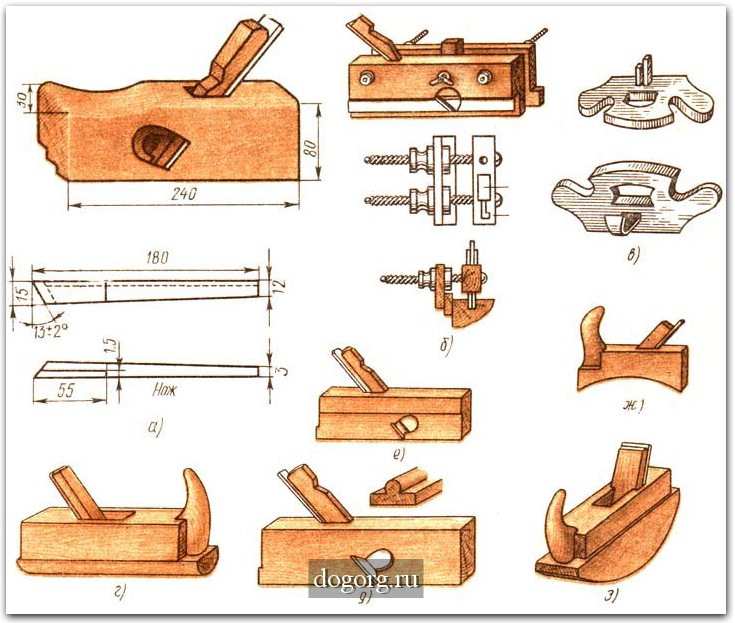

Ручной инструмент для профильного строгания
а – фальцгебель, б - шпунтубель, в - грунтубель, г - галтель, д - штап, е - калевка, ж - горбач с вогнутым корпусом, з - горбач с выпуклым корпусом.
Подошвы корпусов рубанков и фуганков делают из древесины граба или ясеня, а верхнюю часть корпуса, рог, упор, клин, ручку, пробку - из прямослойной древесины березы, бука или клена 1-го сорта влажностью 8 ... 10%. Древесина с гнилью и червоточиной не допускается.
|
  |
