Главная - Строительство Ручное строгание древесины Ручное строгание. Перед работой инструмент надо наладить: заточить нож так, чтобы он был без заусенцев, засинений и других дефектов, прочно закрепить его в корпусе; выпустить лезвие за подошву ровно, без перекоса. Правильность выпуска лезвия проверяют, поднимая рубанок вверх на уровень глаз. Если лезвие будет видно как узкая полоса-нитка, то нож присажен правильно (см. схему ниже).
Разбирают рубанок следующим образом: берут рубанок в левую руку и, слегка ударяя киянкой или молотком по торцу (хвостовому), ослабляют клин. При закреплении ножа с клином ударяют киянкой по лобовой части корпуса.
Наладка рубанка
а - положение рубанка при закреплении или ослаблении ножа, б - положение молотка при ударе по торцу рубанка для ослабления или закрепления ножа, в - положение рубанка при установке или выемке ножа, г - проверка правильности выпуска ножа за подошву корпуса на глаз .
Ножи точат (см. схему ниже) на точилах с карборундовым или песчаниковым кругом. Круг следует смачивать водой, а нож держать прямо, без перекосов, равномерно прижимая его к кругу. При заточке у ножа надо сохранять угол заострения, лезвие должно быть прямолинейным, без перекосов. После заточки имеющиеся на лезвии заусенцы, зазубрины снимают оселком, производя ножом круговые движения и равномерно прижимая его к оселку. Угол заострения проверяют шаблоном, а прямолинейность - линейкой или угольником.
Перед работой осматривают обрабатываемую заготовку и в случае ее годности закрепляют на верстаке так, чтобы направление волокон совпало с направлением строгания. Затем надо встать к верстаку вполоборота, поставив левую ногу вдоль верстака слегка вперед, а правую по отношению к левой под углом 70 . При таком положении ног и небольшом наклоне корпуса вперед работать более удобно. Строгать нужно движением рук в полный размах, равномерно нажимая на корпус инструмента. Правой рукой держат хвостовую часть, левой - рог.

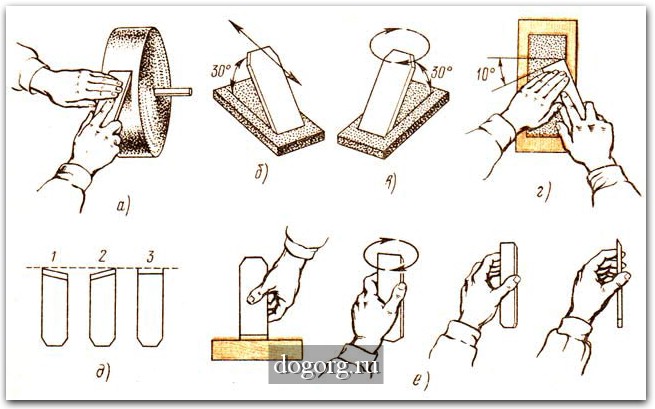

Заточка ножей для рубанков
а - положение ножа при заточке его на мокром точиле, б - заточка на абразивном бруске прямолинейными движениями, в - то же, круговыми движениями, г - положение ножа при работе на оселке, д - проверка заточки линейкой; 1, 2 - неправильно, - 3 - правильно; е - проверка лезвия на глаз .
При строгании рубанком (см. схему ниже, поз. а) слегка нажимают левой рукой на переднюю часть корпуса, правой - на заднюю часть, а перед окончанием строгания, т. е. в конце обрабатываемой заготовки, следует больше нажимать правой рукой, чтобы не завалить конец заготовки.
Если заготовка имеет грубую и шероховатую поверхность, то ее сначала обрабатывают шерхебелем, затем рубанком с одним ножом, а для получения более чистой поверхности - рубанком с двойным ножом.
При работе фуганком (см. схему ниже, поз. б) правой рукой берут за ручку, а левой поддерживают корпус фуганка немного позади пробки. Прострогав фуганком один участок детали по ширине, переходят к обработке другого участка.
При строгании в торец (см. схему ниже, поз. в) сначала строгают с одного торца заготовки от себя до ее середины, а затем с другого торца на себя (см. схему ниже, поз. г). При этом способе строгания отщепов и отколов на поверхности и на кромках не образуется.
Четверти отбирают зензубелем (см. схему ниже, поз. д). Сначала делают разметку, затем начальную зарезку 1, отборку 2 и зачистку 3 четверти.

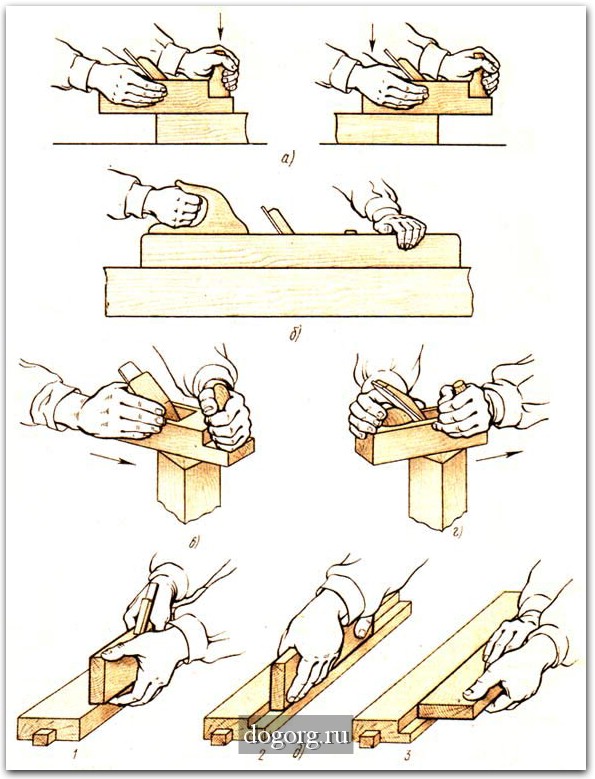

Работа ручным строгальным инструментом
а - рубанком, б - фуганком, в - торцовое строгание от себя, г - торцовое строгание на себя, д - отборка четверти зензубелем; 1 - начальная зарезка, 2 - отборка четверти, 3 - зачистка четверти.
Кроме деревянных для строгания древесины применяют рубанки с металлическим корпусом (см. схему ниже). В корпус 1 вставлен нож 4, закрепляемый винтом 3. Рог 2 и ручку 5 делают из древесины. Величину снимаемого слоя древесины (стружки) регулируют вылетом ножа. Для этого надо освободить винт 3 и переместить нож 4 вверх или вниз на нужную величину, а затем снова закрепить винт.
Металлические рубанки
а - шерхебель, б - рубанок с одиночным ножом, в - рубанок с двойным ножом; 1 - корпус, 2 - рог-рукоятка, 3 - винт, 4 - нож, 5 - ручка, 6 - прижим, 7 - основание под нож.
|
  |
