Главная - Строительство Долбление и резание древесины Для выборки гнезд, пазов, шипов и других работ применяют долота. Долота бывают плотничные (см. схему ниже, поз. а) и столярные (см. схему ниже, поз. б). Рукоятки 2 долот изготавливают из древесины дуба, клена, бука, граба, белой акации, ясеня. Древесина рукоятки должна быть здоровой, без трещин, гнили и червоточины влажностью до 12%. Рукоятки могут изготовляться из ударопрочной пластмассы. Лезвия долот имеют одностороннюю заточку. Они должны быть хорошо заточены; завалы и выкрашивания на режущих кромках недопустимы.
Для выборки и зачистки пазов, гнезд, шипов и снятия фасок применяют плоские стамески (см. схему ниже, поз. в), а для выборки закругленных шипов и обработки вогнутых и выпуклых поверхностей - полукруглые стамески (см. схему ниже, поз. г).
Долота и стамески
а - долото плотничное, б - долото столярное, в - стамеска плоская, г - стамеска полукруглая; 1 - полотно, 2 - рукоятка, 3 - колпачок.
Рукоятки стамесок изготовляют из древесины тех же пород, что и рукоятки долот. Они должны иметь колпачок. Хвостовик стамесок, долот должен иметь форму, обеспечивающую надежное крепление полотна в рукоятке.
Долотами гнезда выбирают по разметке, причем при долблении сквозных гнезд разметку наносят с обеих сторон детали (см. схему ниже, поз. а), несквозных - с одной стороны (см. схему ниже, поз. б). Обрабатываемую деталь укладывают на столе или верстаке и закрепляют ее. При выдалбливании сквозных гнезд во избежание порчи крышки стола, верстака под деталь подкладывают отрезок бракованной доски. Ширина лезвий долот должна соответствовать ширине выбираемых гнезд.
Долбление гнезда начинают так: долото устанавливают фаской, обращенной внутрь, у размеченной риски и легкими ударами киянки по ручке углубляют его в древесину (см. схему ниже, поз. в), затем долото вытаскивают, ставят, несколько отступая, внутрь гнезда (см. схему ниже, поз. г) и вновь ударяют киянкой по ручке, а затем, покачивая его, вынимают древесину и таким образом продолжают долбление. При долблении сквозных гнезд древесину выбирают сначала с одной стороны гнезда, а затем, повернув деталь, - с другой.
Работа долотом
а - выборка сквозного гнезда, б - выборка несквозного гнезда, в - положения долота (начальное и конечное) на разметке гнезда, г - порядок долбления гнезда.
Работа стамеской показана на схеме ниже.
Во избежание получения травм при работе стамеской нельзя резать в направлении на себя, на весу, с упором детали на грудь и в том случае, когда деталь лежит на коленях. При резании стамеской пальцы левой руки должны всегда находиться сзади лезвия.

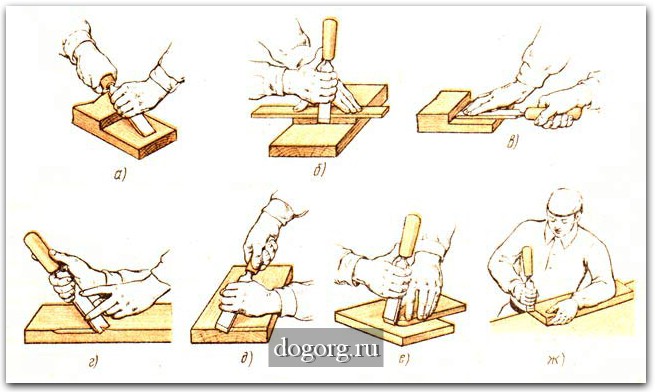

Работа стамеской
а - зачистка подрезанных мест, б - поперечная подрезка, в - подрезка вдоль волокон, г - снятие долевой фаски, д - снятие фаски с торца, е - зачистка торца, ж - резание из-под плеча.
Механизированное долбление производят электродолбежником. Им выбирают гнезда прямоугольной формы, пазы и др.

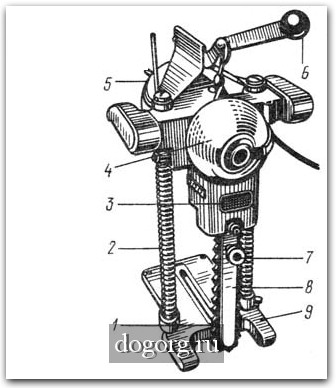

На схеме слева показан электродолбежник ИЭ-5601А.
Пояснения к схеме: 1 - цепь, 2 - направляющая колонка с пружиной, 3 - щит, 4 - электродвигатель, 5 - кожух, 6 - рычажное приспособление (рукоятка), 7 - винт, 8 - направляющая линейка, 9 - основание.
На конце вала ротора укреплена ведущая звездочка, передающая движение долбежной цепи 1. К переднему щиту долбежника крепится направляющая линейка 8. Регулируют глубину долбления ограничителем хода. Опускание и автоматический подъем линейки осуществляют по направляющим колонкам 2.
Электродолбежником можно выбирать пазы размером 8 х 40 х 100; 12 х 60 х 160; 16 х 60 х 160; 20 х 60 х 160 мм.
Скорость резания 6,1 м/с, частота вращения 2800 об/мин. Помимо этого применяют электродолбеж¬ники ИЭ-5602, ИЭ-5606 и другие модели электроинструмента.
В зависимости от размера обрабатываемых гнезд, пазов устанавливают нужного размера линейки и цепи.
До работы цепь затачивают, после чего надевают на линейку и звездочку.
Электродолбежник устанавливают так, чтобы цепь находилась над выбираемым гнездом.
После включения электродвигателя нажатием на рычажное приспособление оно опускается вместе с линейкой и цепью вниз. Опускать цепь следует ровно, без толчков, чтобы она внедрялась в древесину равномерно.
При выходе цепи из гнезда нужно следить за тем, чтобы на кромках деталей не было заколов, вырывов, которые получаются при быстром вынимании цепи из гнезда.
|
  |
