Главная - Строительство Соединения деревянных элементов по ширине Соединения по ширине. При соединении узких досок получают щиты нужных размеров. Соединение может производиться различными способами: из узких досок или реек на гладкую фугу, в четверть, на рейку, в паз и гребень прямоугольный и треугольный и в ласточкин хвост (см. схему ниже). При соединении на гладкую фугу (см. схему ниже, поз. а) каждую доску или рейку, соединяемую в щит, называют делянкой, а шов, образуемый при соединении делянок, - фугой. Во избежание коробления делянки по направлению волокон подбирают таким образом, чтобы соединяемые кромки были одноименны, т.е. заболонь к заболони, сердцевина к сердцевине, а соседние пласти - взаимно противоположны.
Для получения качественной делянки кромки ее фугуют строго под прямым углом к пласти. Если при соединении кромок смежных делянок не обнаруживается просветов, то прифуговка выполнена качественно.
При соединении на рейку (см. схему ниже, поз. б) по кромкам делянок выбирают пазы, в которые вставляют рейки, соединяющие между собой делянки. Ширина паза и толщина рейки должны составлять 1/3 толщины делянки.
При соединении в четверть (см. схему ниже, поз. в) в соединяемых делянках выбирают по всей длине четверти. Глубина и ширина четверти обычно составляют половину толщины делянки.
Соединение в паз и гребень (см. схему ниже, поз. г, д) производят путем отбора по всей длине кромки с одной стороны делянки паза, а с другой - гребня. Соединение в паз и гребень используют при изготовлении досок для покрытия полов, устройства подшивных потолков, изготовления подоконных досок, обшивок и др. Шипы в ласточкин хвост (см. схему ниже, поз. е) применяются в ящичных соединениях.

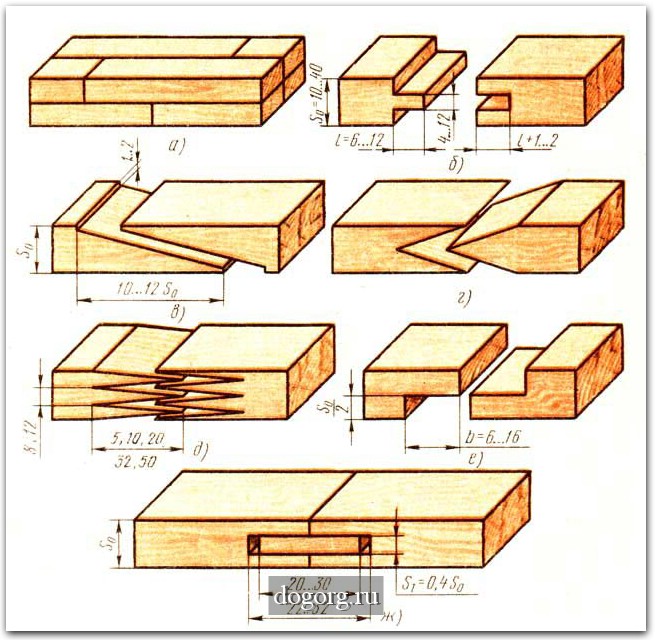

Соединение досок в щиты
а - на гладкую фугу, б - на рейку, в - в четверть, г - в паз и гребень, д - в паз и треугольный гребень, е - в ласточкин хвост .
Чтобы щиты не коробились, их соединяют на шпонки (см. схему ниже, поз. а), а крепят наконечниками в паз и гребень (см. схему ниже, поз. б) с вклейкой рейки в торец. Вклеенные рейки могут быть прямоугольные (см. схему ниже, поз. в), треугольные (см. схему ниже, поз. г) и наклеенные (см. схему ниже, поз. д).
Соединения, применяемые при сборке щитов
а - со шпонками, б - с наконечником в паз и гребень, в - с вклеенной рейкой в торец, г - с вклеенной треугольной рейкой, д - с наклеенной треугольной рейкой.
|
  |
