Главная - Строительство Соединения деревянных элементов по длине Соединения по длине. По длине отрезки соединяют различными способами: впритык, в паз и гребень, на ус , на зубчатое клеевое соединение, в четверть, на рейку (см. схему ниже). Наиболее прочным соединением является зубчатое клеевое (см. схему ниже, поз. д).
Соединения брусков по длине
а - впритык, б - в паз и гребень, в - на ус , г, д - на зубчатое клеевое соединение, е - в четверть, ж - на рейку.
Соединение отрезков более крупных размеров по длине для получения деталей нужных размеров называется сращиванием. Сращивание производится вполдерева, косым прирубом, прямым и косым накладным натяжным замком и впритык. При сращивании вполдерева (см. схему ниже, поз. а) длина соединения делается равной 2 ... 2,5 толщинам бруса. Соединение скрепляют нагелями (при строительстве брусовых домов и др.).
Соединение косым прирубом с подрезкой торца (см. схему ниже, поз. б) делается равным 2,5 ... 3 толщинам бруса и крепится также нагелями.
Соединение прямым или косым накладным замком (см. схему ниже, поз. в, г) используется в конструкциях, в которых возникают растягивающие усилия. Соединение в прямой накладной замок располагается на опоре, а в косой накладной замок - у опор.
Соединения в прямой или косой натяжные замки (см. схему ниже, поз. д, е) являются прочными, однако их изготовление сложно, кроме того, при усыхании древесины ослабляются клинья, поэтому для ответственных деревянных конструкций применять натяжные замки не рекомендуется.
Сращивание впритык (см. схему ниже, поз. ж) производится в тех случаях, когда два бруса своими концами ложатся на опору, концы брусьев соединяют вплотную, а затем крепят скобами.

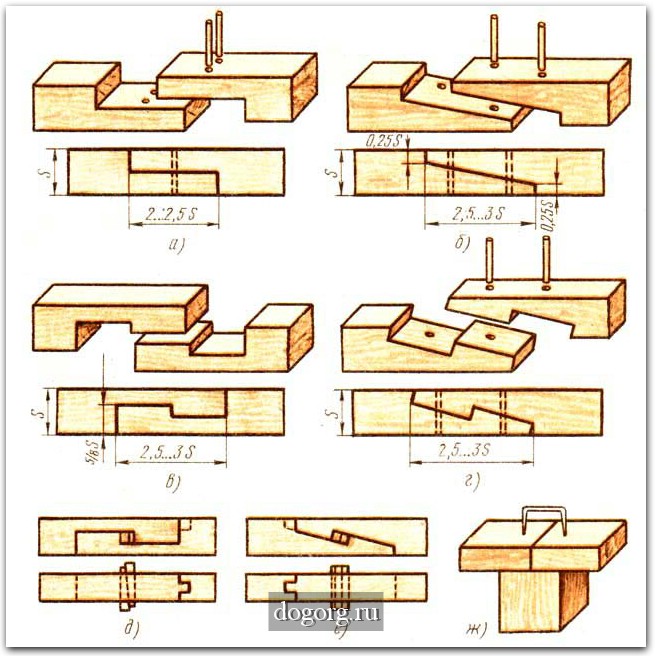

Сращивание
а - вполдерева, б - косым прирубом, в - прямой накладной замок, г - косой накладной замок, д - прямой натяжной замок, е - косой натяжной замок, ж - впритык.
|
  |
