Главная - Строительство Круглопильные станки и режущий инструмент Круглопильные станки применяют для поперечного и продольного раскроя пиломатериалов, заготовок, плитных материалов (фанеры, древесноволокнистых плит).
Круглопильные станки для поперечного раскроя бывают торцовочные шарнирно-маятниковые (например ЦМЭ-3А) и торцовочные с прямолинейным перемещением пилы (например ПЦА40). Наибольшая ширина раскраиваемых пиломатериалов на станках ЦМЭ-3А и ЦПА40 400 мм, наибольшая толщина - 120 и 100 мм соответственно. При раскрое пиломатериалов на станках ЦМА-3А при¬меняют круглые пилы диаметром до 500 мм, а на станках ЦПА40 - до 400 мм. Частота вращения пил на этих станках 3000 об/мин.
При работе на круглопильных станках для поперечного раскроя нужно особо строго соблюдать правила техники безопасности. Отрезки короче 500 мм торцуют в шаблонах. Пильный диск оборудуют автоматически действующим ограждением так, чтобы зубья пилы открывались на толщину распиливаемого материала. При работе на станке рабочий должен нахо¬диться на расстоянии не менее 300 мм от пильного диска.
К круглопильным станкам для продольного раскроя относятся станки с механической подачей ЦА-2А, прирезные однопильный ЦДК4-3 и пятипильный ЦДК5-2 и др. Для раскроя горбылей и толстых досок на тонкие используют ребровый станок ЦР-4А.
Прирезной станок ЦДК5-2 предназначен для точного и одновременного раскроя досок и брусков несколькими пилами. В зависимости от толщины раскраиваемого материала и диаметра пил пильный механизм, расположенный на станине, и суппорт с приводными роликами устанавливаются на нужную высоту.
Механизм подачи имеет вариаторный привод, что позволяет плавно изменять скорость подачи в пределах 8 ... 60 м/мин. На станке раскраивают материалы длиной до 450 мм, шириной до 250 мм, толщиной 6 ... 100 мм. Пильный вал вращается с частотой 2900 об/мин.
Режущий инструмент для круглопильных деревообрабатывающих станков
Режущий инструмент для круглопильных деревообрабатывающих станков. Для работы на круглопильных станках используют круглые пилы (см. схему ниже), представляющие собой диск, по периметру окружности которого насечены зубья. Пилы выпускаются двух типов: тип 1 - для продольного и тип 2 - для поперечного распиливания. Каждый тип пил выпускается в двух исполнениях. Пилы типа 1 исполнения 1 изготовляют диаметром 200 ... 1500 мм, исполнения 2 - диаметром 160 ... 250 мм. Пилы типа 2 исполнения 1 изготовляют диаметром 360 ... 1500 мм, а исполнения 2 - диаметром 125 ... 1500 мм. Толщина пил всех типов составляет 1 ... 5,5 мм. Пилы диаметром до 250 мм применяют на фрезерных станках, диаметром до 500 мм - на круглопильных станках, диаметром до 700 мм - на педальных торцовочных станках.
Профили зубьев плоских пил
а - пила для продольной распиловки исполнения 1, б - пила для продольной распиловки исполнения 2, в - пила для поперечной распиловки исполнения 1, г - пила для поперечной распиловки исполнения 2, д - общий вид пилы; D - диаметр пилы, t - шаг зубьев пилы, r - радиус закругления, равный 0,15 ... ,0,20.

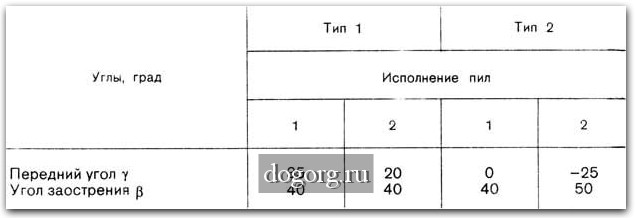

Угловые значения зубьев пил приведены в таблице:
Пилы для поперечного раскроя древесины имеют двустороннюю косую заточку, что позволяет пилить ими в обе стороны. 3убья пил для продольного раскроя имеют прямую заточку, поэтому ими можно пилить только в одну сторону. Во избежание заедания пил в материале производят развод или плющение зубьев. При разводе каждый зуб отгибают примерно на 1/3 его высоты. Величина развода зубьев зависит от породы и влажности древесины. Развод зубьев круглых пил для продольного и поперечного раскроя диаметром до 500 мм составляет 0,3 ... 0,5 мм на сторону, а диаметром более 500 мм - 0,5 ... 0,7 мм на сторону. Вершины зубьев пил должны находиться на одной окружности. Для выравнивания вершины зубьев фугуют. Для придания пильному диску устойчивости во время работы его проковывают, в результате чего ослабляется средняя зона диска, а пильная кромка натягивается. После проковки пилы затачивают так, чтобы профиль зубьев оставался неизменным.
При более высоких требованиях к качеству распиловки используют пилы круглые строгальные диаметром 160 . ..400 мм, толщиной 1,2 ... 3,6 мм. Пилы выпускаются одно- и двухконусные для продольного раскроя и двухконусные для поперечного раскроя. Для раскроя древесины и древесных материалов используют пилы дисковые дереворежущие с пластинами из твердого сплава. Эти пилы более устойчивы в работе.
|
  |
