Каркасные дома после возведения почти не дают осадки стен, поэтому окончательно отделывать стены (оштукатуривать) следует сразу после сборки здания. Дома каркасной конструкции сейсмостойки. К недостаткам их относится сравнительно большая трудоемкость монтажа.

Каркасы стен состоят из рам, представляющих собой верхнюю и нижнюю обвязки с расположенными между ними стойками, раскосами, ригелями сечением 50 х 80 ... 100 мм и другими элементами. Рамы собираются на гвоздях. Жесткость каркасов (устойчивость) обеспечивается междуэтажными, чердачными перекрытиями, диагональной наружной обшивкой, перегородками.

Раму каркаса собирают на бойке в горизонтальном положении и при сборке поднимают в вертикальном положении краном. В двухэтажных зданиях рамы для каркаса бывают двух видов: собираемые на высоту одного этажа и собираемые на высоту двух этажей. В домах с рамами, собираемыми на один этаж, балки междуэтажного перекрытия опираются на обвязки рам. В рамах, собираемых на два этажа, балки перекрытий опираются на врезанные в стойки каркаса доски на ребро.

На схеме ниже показан одноквартирный четырехкомнатный дом каркасной конструкции. Фундамент выполняют в виде каменных столбиков 11, по которым устраивают цоколь 13 по цокольной перемычке 12. Цокольное перекрытие 14 состоит из прогонов, лаг и досок пола 15. Стены дома собирают из рам 1, обвязок 2, по обвязкам рам (стенам) устраивают чердачное перекрытие 3.

Крыша состоит из стропил 4, стоек, подкосов, обрешетки 7. По обрешетке настилают асбестоцементные волнистые листы, Вокруг дома делают отмостку 10.

Одноквартирный четырехкомнатный жилой дом каркасной конструкции

1 - рама каркаса, 2 - обвязка рам, 3 - чердачное перекрытие, 4 - стропила, 5 - кровля, 6 - дымовая труба, 7 - обрешетка, 8 - стойка, 9 - подкос, 10 - отмостка, 11 - фундаментные столбики, 12 - цокольная перемычка, 13 - цоколь, 14 - цокольное перекрытие, 15 - доски для покрытия полов.

До начала монтажа нужно завести на место строительства комплект деревянных деталей, - кирпич, бутовый камень, песок, цемент, известь, гвозди, лакокрасочные материалы, утеплитель.

Монтаж домов начинают после возведения фундаментов, Обычно для одноэтажных домов устраивают столбчатые фундаменты с кирпичным цоколем, а для двух- и трехэтажных домов - ленточные фундаменты.

Приступая к разбивке фундамента (см. схему ниже), определяют один из углов дома и в это место забивают колышек, затем на него надевают угольник и по одной внешней стороне угольника отмеряют размер, равный длине дома, а по другой - размер, соответствующий ширине дома. В полученные точки забивают второй и третий колышки. Затем угольник переносят в противоположный угол дома и после определения размеров осей забивают четвертый колышек. Правильность разбивки фундамента проверяют, замеряя рулеткой или шпагатом размер диагонали между забитыми колышками. Разница в размерах диагоналей допускается не более 20 мм. На расстоянии. 1000 ... 1500 мм от осевых линий делают обноску из стоек 1 высотой 1000 мм и обрезных досок 2 толщиной 16 ... 25 мм. Доски обноски прибивают с внешней стороны к стойкам гвоздями на высоте примерно 0,7 м от земли параллельно стенам строящегося здания. Перед прибиванием досок к стойкам проверяют их горизонтальность отфугованной рейкой длиной 2000 ... 3000 мм.

Затем на верхних кромках досок наносят осевые размеры, приведенные на чертежах плана фундаментов, забивают гвозди 3 и между ними натягивают проволоку 4 или шнур. После проверки правильности размеров осевых линий их переносят на грунт.

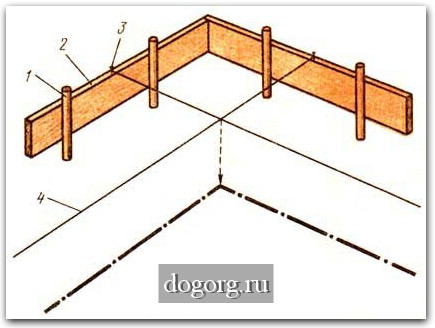

Разбивка фундамента

1 - стойки обноски, 2 - доски, 3 - гвозди, 4 - ось фундамента (проволока).

Устройство цокольного перекрытия начинают с укладки на цоколь фундамента гидроизоляционного слоя шириной 150 мм из минераловатных плит (узких полос), обернутых толем, на который помещают горизонтально цокольную обвязку из досок сечением 50 х 100 мм. В углах и стыках доски сколачивают гвоздями, забиваемыми наискось. Если в домах имеется средняя несущая стена, то под нее кладут на кирпичные столбики обвязку из трех брусков сечением 50 Х 80 или 50 х 100 мм, сколоченных между собой гвоздями длиной 120 мм с шагом 400 ... 500 мм.

В типовых проектах каркасных домов прогоны обычно делают из двух брусков сечением 50 х 80 или 50 х 100 мм, сколоченных гвоздями. По прогонам укладывают лаги сечением 50 х 100 мм с шагом 600 мм, а по ним доски пола. Горизонтальность укладки лаг проверяют уровнем. Лаги крепят к прогонам гвоздями длиной 120 мм.

Детали цокольного перекрытия - лаги, прогоны, обвязки - до укладки антисептируют. По окончании устройства цокольного перекрытия настилают доски пола.

В зимний период года подготовку под полы, а также настилку досок пола нужно производить после окончания всех работ, кроме отделочных, при действующем отоплении. До укладки прогонов, лаг, досок пола необходимо оттаять и просушить грунт в подполье. Для дополнительного утепления подполья по всему периметру цоколя прокладывают утеплитель.

Затем переходят к сборке стен и чердачных перекрытий. Рамы каркаса сбивают гвоздями длиной 120 мм на бойке у места строительства дома, проверяют по диагоналям и скрепляют временными раскосами. Раскосы крепят к наружной стороне рамы и убирают при укладке в стены внутреннего слоя утеплителя.

В местах расположения оконных проемов к основным стойкам каркаса добавляют дополнительные подоконные и надоконные стойки. Правильность сборки рамы проверяют шаблоном.

Стены каркасного дома собирают в такой последовательности: сначала на цокольной обвязке монтируют рамы продольных стен, а затем обвязку средней стены. Для устойчивости раму расшивают досками толщиной 16 мм. Затем устанавливают рамы торцовых стен, расшивая их также для жесткости досками такой же толщины. После тщательной выверки уровнем и отвесом рамы крепят к цокольной обвязке и между собой, а также в углах гвоздями длиной 120 мм с шагом 400 мм, причем нижнюю обвязку рам крепят к цокольной обвязке с шагом 600 мм (в промежутках между стойками).

По верху рам каркаса укладывают подбалочную обвязку из брусков сечением 50 х 80 ... 100 мм, которой перекрывают стыки рам. Обвязку крепят к рамам гвоздями длиной 100 мм с шагом 300 ... 400 мм.

При устройстве каркасно-фибролитовых домов внутреннее пространство каркаса заполняют одной фибролитовой плитой на портландцементе толщиной 75 мм, с наружной стороны стену обшивают другой фибролитовой плитой такой же толщины, а затем по ней стену штукатурят. Вместо фибролитовых плит в качестве утеплителя применяют также мягкие древесноволокнистые плиты.

Чердачное перекрытие монтируют следующим образом. На подбалочную обвязку укладывают на ребро балки сечением 50 х 150 ... 180 мм с черепными брусками с шагом 600 мм и крепят их в каждой опоре (подбалочной обвязке) двумя гвоздями длиной 120 мм. По концам балок заподлицо с наружной гранью продольных стен дома кладут подстропильный брус (мауэрлат) сечением 50 х 80 ... 100 мм, который крепят одним гвоздем длиной 120 мм к каждой балке чердачного перекрытия. На концы балок по средней продольной стене укладывают доску сечением 50 х 150 мм, предназначенную для опирания на нее стоек и подкосов крыши. По черепным брускам балок кладут щиты перекрытия (наката), которые прибивают к балкам наискось гвоздями длиной 70 ... 80 мм. По щитам перекрытия укладывают плотную бумагу или пергамин, сверху кладут утеплитель.

При устройстве подшивных потолков вместо балок с черепными брусками используют доски сечением 50 х 150 ... 180 мм, поставленные на ребро, к нижней кромке которых гвоздями длиной 60 ... 70 мм крепят доски подшивного потолка.

Устройство крыши начинают с установки по торцам дома крайних пар стропил. Затем по верху (коньку) их натягивают шнур, на который ориентируются при установке остальных стропил. В коньке крайние пары стропил соединяют вполдерева и крепят накладками из брусков сечением 50 х 80 мм и гвоздями длиной 120 мм. Средние стропила соединяют внахлестку с креплением гвоздями длиной 120 мм. Под каждую пару стропил ставят стойку, а по стойкам для жесткости крыши прибивают ветровые связи из досок толщиной 50 мм. Помимо этого каждую пару стропил скрепляют двумя раскосами из брусков сечением 50 х 80 ... 100 мм. После этого на бойке собирают каркас фронтона и устанавливают его заподлицо с наружной плоскостью рам каркаса. До устройства обрешетки крыши отделывают свесы и карнизы здания и предварительно выкладывают дымовые трубы.

Крышу здания можно покрывать листовой оцинкованной сталью по дощатому настилу, волнистыми асбестоцементными листами по обрешетке, глиняной черепицей. При покрытии крыши асбестоцементными волнистыми листами уклон делают равным 1:З, при покрытии глиняной черепицей - 1:1 или 1:2.

При устройстве кровли из асбестоцементных волнистых листов нужно их укладывать плотно, особенно в местах стыков. Они должны плотно прилегать к обрешетке. Листы не должны быть покоробленными. Поверхность кровли не должна иметь сколов, трещин. До укладки волнистые асбестоцементные листы должны быть отсортированы и в них должны быть высверлены отверстия под крепление гвоздями или шурупами. Отверстия должны быть на 2 мм больше диаметра гвоздя или шурупа.

Вышележащие асбестоцементные листы должны перекрывать нижележащие на 120 ... 140 мм, а укладываемые рядом листы (смежные) перекрывать один другой на одну волну (см. схему ниже, поз. а). Крепят листы 3 к обрешетке 1 оцинкованными гвоздями, прокладывая их мягкими шайбами. Можно листы крепить также шурупами (см. схему ниже, поз. б). Зазоры, получаемые между поверхностью волнистых листов, ендовами и разжелобками, заделывают цементно-известковым раствором, имеющим в своем составе асбестовое волокно. Конек крыши покрывают коньковым элементом 5 (см. схему ниже, поз. в). Особенно тщательно разделывают места примыкания листов к дымовой трубе (см. схему ниже, поз. г).

Укладка на крыше асбестоцементных волокнистых листов

а - схема укладки, б - крепление листов между собой, в - крепление коньковых деталей, г - примыкание к дымовой трубе; 1 - обрешетка, 2 - стропильная нога, 3 - асбестоцементный лист, 4 - гвозди, 5 - коньковая деталь, 6 - толевая прокладка шириной 350 мм, 7 - скоба металлическая, 8 - угловая деталь, 9 - ригель.

В каркасных домах наружные стены и фронтоны обшивают твердыми древесноволокнистыми плитами или фрезерованными досками снизу вверх горизонтальными рядами, прибивая доски гвоздями длиной 60 мм. Для отделки фасадов мокрой штукатуркой по каркасу стен и фронтонов прибивают сплошную обшивку из нефрезерованных досок толщиной 16 мм, по которым набивают гвоздями длиной 30 мм штукатурную дрань (диагонально) с ячейками 50 х 50 мм. Изнутри стены обшивают разреженной обшивкой из досок толщиной 16 мм, а по ним гипсовыми обшивочными листами. До облицовывания в наружные стены укладывают утеплитель - минераловатные или мягкие древесноволокнистые плиты и слой пароизоляции.
