Устройство лесов и подмостей

Строительные леса, подмости, вышки, люльки, стремянки применяют при возведении жилых, общественных и других зданий и сооружений.



Для отделочных работ по фасадам многоэтажных зданий применяют трубчатые леса, вышки, люльки, а для отделочных работ внутри жилых и общественных зданий - инвентарные подмости.



Леса, как правило, устанавливают на земле, а подмости - на земле и междуэтажных перекрытиях. Леса и подмости изготовляют деревянными, металлическими или металлодеревянными.



Трубчатые металлические безболтовые леса (см. схему ниже) представляют собой пространственную каркасную конструкцию, состоящую из стоек 2 и ригелей 1, соединенных между собой на крюках и патрубках без болтов. К монтажу лесов приступают после отвода поверхностных вод, планировки и уплотнения грунта на всю ширину лесов.





Леса трубчатые безболтовые



1 - ригель, 2 - стойка, 3 - сквозные поперечные подкладки под стойки.



Собирают леса в такой последовательности: планировка площадки, разбивка осей, разметка и укладка опорных подкладок, установка башмаков под стойки и крепление их, установка попеременно двух и четырехметровых стоек на опорные башмаки, укладка настила, установка перил, заделка анкеров в стену и крепление к ним лесов. Сначала устанавливают стойки вдоль стен в два ряда с шагом 2 м, затем соединяют их ригелями. К стойкам по высоте с шагом 1 м приварены патрубки, в которые входят крюки ригелей. Установка стоек должна вестись точно, иначе ригели не сядут на место (в патрубки). Устанавливают стойки нижней частью в башмаки, уложенные на деревянных прокладках и прикрепленные костылями.



После установки и выверки правильности установки и закрепления лесов анкерами к стене кладут дощатые щиты толщиной 40 мм. Анкеры для крепления лесов закладывают в швы стен в процессе кладки. Стойки устанавливают вертикально, а ригели - горизонтально. Правильность установки лесов проверяют отвесом и уровнем. По мере возведения стены леса наращивают.



До начала эксплуатации леса оборудуют молниезащитой. Отклонения от проектной длины элементов лесов не должны превышать в стойках ± 2 мм, в остальных элементах ± 3 мм.



Универсальные инвентарные металлические трубчатые леса можно применять независимо от очертаний зданий и рельефа местности. Их используют при каменной кладке зданий высотой до 40 м и при отделке зданий высотой до 60 м. Леса представляют собой пространственную каркасную конструкцию, собираемую из отдельных металлических труб, которые соединяют специальными хомутами. Настил лесов - инвентарные деревянные щиты, изготовленные из обрезных досок хвойных пород 2-го сорта. Монтируют леса на спланированной и утрамбованной площадке последовательно по ярусам на всю длину монтируемой секции.



Подмости представляют собой одноярусную конструкцию, предназначенную для выполнения работ, требующих перемещения по фронту работ. Применяют их для кирпичной кладки и выполнения внутри помещений отделочных работ.



Панельные подмости (см. схему ниже) применяют со сложенными или раскрытыми опорами 5. В первом случае они имеют высоту 1100 мм и при их установке раскосы 4 с кронштейнами снимают с опор, во втором случае они имеют высоту 2200 мм, а раскрытые опоры закрепляют раскосами. С одного рабочего места на другое подмости переносят краном.

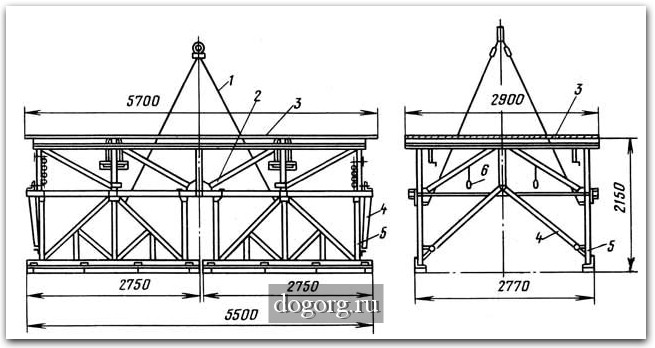

Подмости панельные



1 - стропы опор, 2 - металлическая рама, 3 - щиты настила, 4 - раскосы (объемные), 5 - складывающиеся опоры, 6 - подвески гибкие.



Передвижные подмости (см. схему ниже) предназначены для выполнения отделочных и монтажных работ при строительстве промышленных зданий. Они состоят из нижней рамы 5 с колесами 6, 8, соединенной системой рычагов 2 с верхней рамой 1, на которой расположена рабочая площадка. В задней части рамы 5 смонтирован гидропривод 7 с пусковой аппаратурой 4 для привода рабочего гидроцилиндра 3. Верхняя рама сварная, имеет деревянный настил и по периметру ограждение высотой 1 м. Система сварных рычагов 2 в виде сдвоенных ножниц соединяет нижнюю раму с верхней. В центре рычаги попарно соединены траверсами, между которыми расположен рабочий гидроцилиндр 3. Одна пара рычагов закреплена шарнирно в нижней и верхней рамах, а другая с помощью роликов перемещается по направляющим верхней и нижней рам.



Гидроцилиндр 3 имеет трехступенчатую телескопическую конструкцию однонаправленного действия. Гидропривод состоит из электродвигателя мощностью 3 кВт, шестеренного насоса, предохранительного, спускного и обратного клапанов, фильтра масляного бака, шлангов высокого давления и трубопроводов.

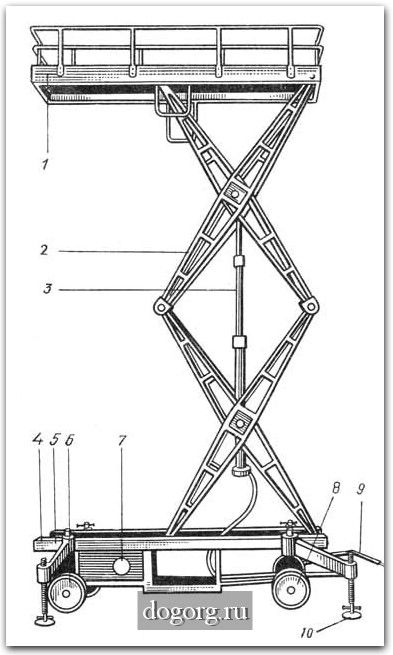

Подмости передвижные



1 - верхняя рама, 2 - рычаги, 3 - гидроцилиндр, 4 - пусковая аппаратура, 5 - нижняя рама, 6 - колеса задние, 7 - гидропривод, 8 - колеса передние, 9 - дышло, 10 - аутригеры.



Для устойчивости подмости имеют четыре аутригера (опоры). Подъем рабочей площадки в верхнее положение на 6 м и опускание в нижнее положение на 1,4 м производятся гидросистемой. Рабочая площадка имеет длину 3140 мм, ширину 1000 мм. Средняя скорость подъема и опускания рабочей площадки 3 м/мин.



Для производства кирпичных работ применяют рычажные подмости грузоподъемностью 3 т (см. схему ниже), состоящие из платформы 1 размером 5,6 х 2,6 м, наружных рычагов 2, внутренних рычагов 4 и опор 5, 7. Подъем осуществляется гидроцилиндром 9. Высота подъема подмостей от 605 до 2500 мм.

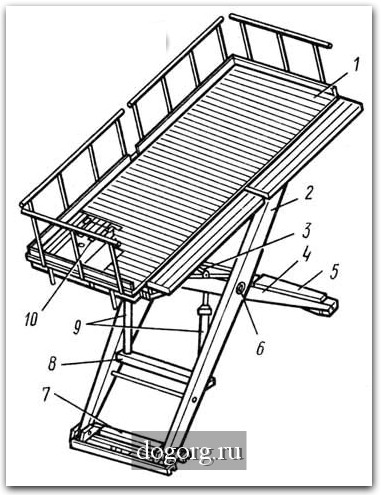

Подмости рычажные



1 - платформа, 2, 4 - рычаги, 3 - траверса внутренних рычагов, 5, 7- опоры, 6 - шарнир, 8 - траверса наружных рычагов, 9 - гидроцилиндр, 10 - педаль ножная.



При установке лесов необходимо следить за тем, чтобы стойки были установлены вертикально. Леса должны быть надежно прикреплены к стенам. Они должны обладать достаточной жесткостью. Ни в коем случае нельзя леса, подмости перегружать материалами, превращая их в склад, так как это может привести к аварии. Необходимо периодически очищать леса и подмости от снега, льда, мусора. Следует следить за состоянием грунта, на котором установлены леса (не допускать просадки). Леса можно эксплуатировать только после окончания монтажа яруса и приемки его. При работе на лесах, подмостях нужно следить за состоянием ограждения (перил). Леса и подмости должны быть хорошо освещены. Рабочие, устанавливающие леса и работающие на лесах и подмостях, должны быть обучены правилам техники безопасности.
