Главная - Строительство Монтаж оконных и дверных блоков До монтажа проверяют качество и размеры столярных изделий. При осмотре оконных и дверных блоков проверяют тщательность подгонки створок, полотен к четвертям коробок, правильность навешивания их, качество отделки, остекления и крепления приборов. Габаритные размеры оконных и дверных блоков, перекосы и покоробленность проверяют линейками, угольниками, шаблонами и предельными калибрами с погрешностью до 0,1 мм. Покоробленность и перекосы изделий и их элементов не должны быть более 0,7 мм на 1 м.
Влажность древесины створок, фрамуг, форточек, жалюзи и коробок в окнах, а также коробок внутренних дверей и дверных полотен должна быть (9 ± 3) %, влажность коробок окон, балконных, наружных и тамбурных дверей - (12 ± 3) %. Влажность столярных изделий проверяют влагомером.
При поступлении на строительство столярных изделий без приборов (петли, замки, ручки) их устанавливают на месте. Петли в брусках створки и коробки должны быть врезаны заподлицо (без уступов), иначе створки будут неплотно закрываться и пружинить. Врезают оконные и дверные петли, пользуясь шаблоном, показанным на схеме ниже. Петли в окнах врезают на расстоянии 200 мм от четверти коробки, а в дверях - на расстоянии 250 мм от их верха и низа.
Для разметки гнезд под замки применяют шаблон П.С. Кускова (см. схему ниже, поз. а, б), изготовленный из фанеры. На полотно двери 1 в месте врезки замка надевают шаблон 5 и карандашом очерчивают гнезда, планки и личинки. Для каждого типа замка должен быть изготовлен отдельный шаблон.
Приборы врезают на специальном верстаке (см. схему ниже, поз. в), в котором имеется четыре места (кармана) для укладки инструмента 9 и шесть отделений 8 для хранения петель, замков, ручек, шурупов. Оконные ручки крепят на расстоянии 1,5 ... 1,6 м от пола, а дверные - на расстоянии 1 м. Замки в рамочных дверях врезают в вертикальные бруски выше или ниже среднего горизонтального бруска. Врезка замка на уровне среднего бруска ослабляет его шиповое соединение. Оконные и дверные приборы крепят к окнам и дверям антикоррозиционными шурупами с потайной головкой. Подвижные части задвижек, шпингалетов должны открываться без больших усилий. В дверях верхние шпингалеты устанавливают так, чтобы их можно было открывать с пола без подставок, т. е. на высоте 1,8,..1,9 м.
Приспособление для установки приборов
а - шаблон для разметки гнезд замка П.С. Кускова, б - вид шаблона П.С. Кускова с торца, в - верстак для при резки приборов; 1 - дверь, 2 - верхняя планка замка, 3 - отверстие для замка, 4 - отверстие для ключа, 5 - шаблон, 6 - крышка верстака, 7 - верстак, 8 - места хранения приборов -петель, замков, 9 - место для хранения инструмента.
Оконные и дверные блоки устанавливают в проем (в проектное положение) с помощью кранов, для чего в блоки временно ввертывают монтажные крюки. При возведении кирпичных, крупноблочных и каркасных зданий оконные и дверные блоки устанавливают во время кладки стен, в панельных домах - на заводах-изготовителях после термической обработки панелей. Поверхности оконных и дверных блоков, примыкающие к каменным стенам, антисептируют и обертывают гидроизоляционными материалами - толем, рубероидом; зазоры между коробкой и кладкой наружных стен заделывают теплоизоляционными материалами (конопатят).
Чтобы в процессе монтажа полотна не раскрывались, их закрепляют, блоки поднимают двухветвевым стропом. Для направления блока, поднимаемого краном в проем, применяют тонкий стальной или пеньковый канат, который временно крепят к блоку. Блоки надо поднимать осторожно, плавно, без рывков, повороты стрелы крана не должны быть резкими. К месту установки их опускают плавно. До раскрепления клиньями коробки в проеме проверяют правильность установки блока отвесом и уровнем (см. схему ниже).
Монтаж блоков нужно производить так, чтобы оси оконных и дверных блоков соответствовали осям проемов. Совпадение осей блоков и проемов проверяют отвесом 6 по отметке оси проема, сделанной на верхнем откосе, при этом шнур отвеса должен пройти точно через точку пересечения диагоналей коробки 3 блока.

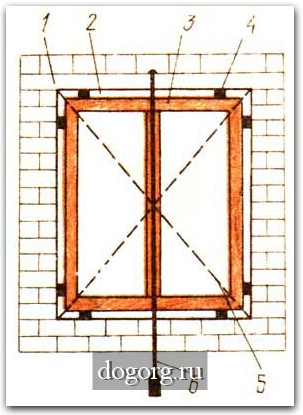

Проверка правильности установки оконной коробки в проем
1 - стена, 2 - зазор для конопатки, 3 - оконная коробка, 4 - клинья, 5 - места линейной проверки по диагонали, 6 - отвес.
После установки блока в проем перед его креплением к стенам проверяют, не перекошена ли коробка, следующим образом. Измеряют диагонали блока, натягивая шнур из одного угла в противоположный (наискось). Равенство размеров диагоналей свидетельствует о том, что перекоса нет. Коробки, устанавливаемые в проемы наружных стен, должны отстоять от плоскости стены вовнутрь здания по всему фасаду на одинаковом расстоянии.
При установке блоков в проемах многоэтажных зданий надо следить за тем, чтобы все одноименные элементы монтировались строго на одной линии, т. е. вертикальные бруски створок находились на одной вертикальной линии.
В деревянных каркасных домах оконные и дверные коробки крепят к стенам гвоздями, а в брусчатых и бревенчатых - ставят на паз и гребень.
В каменных стенах и перегородках оконные и дверные коробки крепят шурупами, стальными ершами, забиваемыми в деревянные антисептированные пробки. Каждый вертикальный брусок коробки должен крепиться не менее чем в двух местах, с шагом не более 1 м.
Оконный блок с раздельными переплетами состоит из двух коробок. Монтировать его можно совместно или раздельно, т.е. сначала внутреннюю коробку со створками, а затем - наружную. При установке оконных блоков с раздельными переплетами совместно коробки собирают между собой на гвоздях после предварительного олифования или окраски поверхностей, следя за тем, чтобы между ними не было зазоров. После окончательной отделки в притворах оконных и балконных блоков надо установить уплотняющие прокладки на клеях.
После установки дверного блока полотно снимают с петель, чтобы не повредить его во время отделочных работ (оштукатуривания). Концы вертикальных брусков коробки заделывают в пол на проектную глубину. Зазор, образуемый между стеной проема и дверным блоком, конопатят, а откосы штукатурят. После отделочных работ полотно вновь навешивают в коробку, проверяя пригонку его к четвертям.
|
  |
