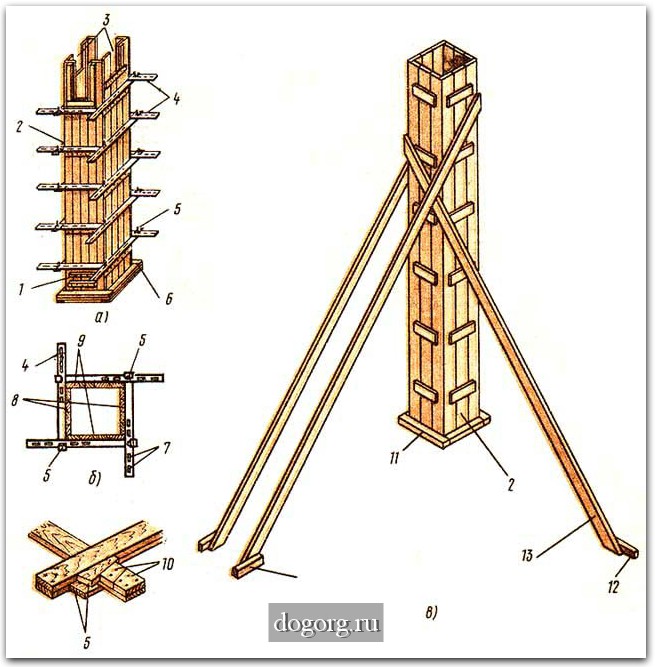

Главная - Строительство Устройство опалубки Устанавливать опалубку следует на прочном основании. На мерзлом грунте ее устанавливать нельзя, так как при оттаивании земли опалубка просядет и изменит сваю форму. Выбор типа опалубки для возведения бетонных и железобетонных конструкций зависит от следующих данных: характера конструкций, величины пролетов, высоты и длины сооружения, высоты расположения конструкций от уровня грунта и др. Конструкция опалубки должна быть такой, чтобы ее можно было легко собирать и разбирать, не вызывая повреждений забетонированных изделий и затруднений при установке арматуры, укладке и уплотнении бетонной смеси. В строительстве применяют преимущественно разборно-переставную опалубку (см. схему ниже), которую собирают из готовых элементов - щитов, коробов, снимаемых с формуемых изделий после достижения бетоном прочности, допускающей распалубливание. Для изготовления опалубки применяют мелкие, крупные и унифицированные щиты. Для восприятия бокового давления от свежеуложенной бетонной смеси делают внутренние крепления из проволочных стяжек, соединяющих противоположные стены опалубки. Во всех щитах опалубки стороны, примыкающие к бетону, должны быть гладко обработаны. Устанавливать опалубку можно двумя способами: до монтажа короба ставится арматура в виде жестких сварных каркасов или опалубка монтируется до установки арматуры.До установки опалубки производится геодезическая разбивка осей и закрепление отметок строящихся зданий. Опалубка для ленточных фундаментов Для ленточных прямоугольных фундаментов (см. схему ниже, поз. а) опалубку высотой до 200 мм делают из досок толщиной 40 ... 50 мм. С внутренней стороны доски фиксируют на нужный размер распорками 1, а с наружной кольями 2, забитыми в грунт вплотную к доскам, которыми также воспринимается боковое давление бетонной смеси. Опалубку ленточных фундаментов (прямоугольных), имеющих высоту более 200 мм, делают из щитов (см. схему ниже, поз. б). Положение щитов фиксируют с внутренней стороны распорками из брусков сечением 50 х 50 мм, а с наружной стороны устройством из прижимных досок 4, подкосов 5 и кольев 2. Боковое давление бетонной смеси воспринимается этими устройствами.
Для опалубки ленточных прямоугольных ступенчатых фундаментов высотой 500 ... 750 мм применяют щиты с хомутами из досок или металлических уголков (см. схему ниже, поз. в).
Ширина щитов должна равняться высоте фундамента. Внутренний размер опалубки должен соответствовать ширине фундамента. Этот размер устанавливают по шнурам, натянутым по дну траншеи. Фиксируют щиты фундамента изнутри распорками 1, а снаружи - хомутами 6. Снаружи щиты можно закреплять также подкосами, кольями или распорками, упирающимися в стены траншеи.
Опалубка ленточных фундаментов
а - прямоугольных высотой до 200 мм, б - прямоугольных высотой от 200 до 500 мм, в - прямоугольных ступенчатых высотой до 750 мм, г - закрепление направляющей доски, д - деревянный хомут (деталь), е - стальной хомут (деталь); 1 - распорка, 2 - колья, 3 - щит боковой или боковая доска, 4 - прижимные доски, 5 - подкосы, 6 - хомуты, 7 - направляющая доска.
Монтаж опалубки ленточных фундаментов высотой до 750 мм начинают с установки направляющих досок 7, которые крепят кольями, забиваемыми в грунт. После закрепления направляющих досок и выверки правильности их установки на них с одной стороны фундамента ставят щиты. Плоскость щитов должна совпадать с кромкой доски. В вертикальном положении щиты крепят раскосами. Затем ставят щиты с другой стороны фундамента, строго соблюдая внутренние размеры, и фиксируют их в проектном положении распорками, после чего крепят временными распорками или хомутами.
Опалубка прямоугольных и ступенчатых фундаментов под колонны
Опалубку прямоугольных и ступенчатых фундаментов под колонны (см. схему ниже) собирают из щитов двух типов - накрывных 2 и закладных 4. Положение щитов изнутри в проектном положении фиксируют распоркой 3 и проволочной стяжкой 5, а снаружи - кольями 7, забитыми в грунт.
Опалубку фундаментов под колонны устанавливают следующим образом. Над коробом временно нашивают отфугованные рейки и по ним находят ось колонны. При установке опалубки для прямоугольного фундамента положение короба определяют с помощью весков , опущенных с проволочных осей, при этом шнуры весков должны касаться отфугованных реек. После установки и выверки короба в проектном положении и закрепления его кольями, забитыми в грунт, временные рейки снимают.
Опалубка фундаментов под колонны

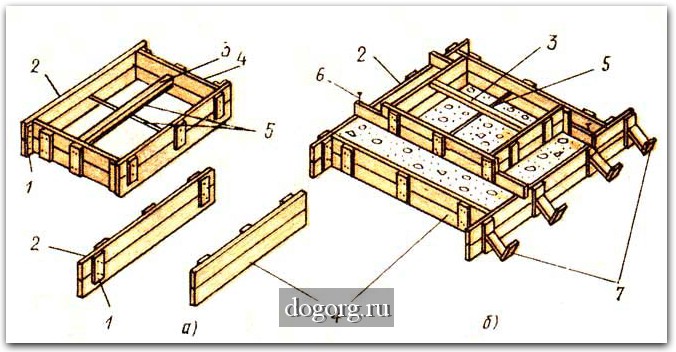

а - прямоугольных, б - ступенчатых; 1 - упорная планка, 2 - накрывной щит, 3 - распорка, 4 - закладной щит, 5 - проволочная стяжка, 6 - монтажный гвоздь, 7 - колья.
|
  |
