Опалубка прямоугольных колонн
Опалубку прямоугольных колонн (см. схему ниже) собирают из двух пар щитов на гвоздях. Ширина одной пары щитов 8 (закладных) равна ширине одной из сторон колонны, а ширина другой пары щитов 9 (накрывных) - ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами 4, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.

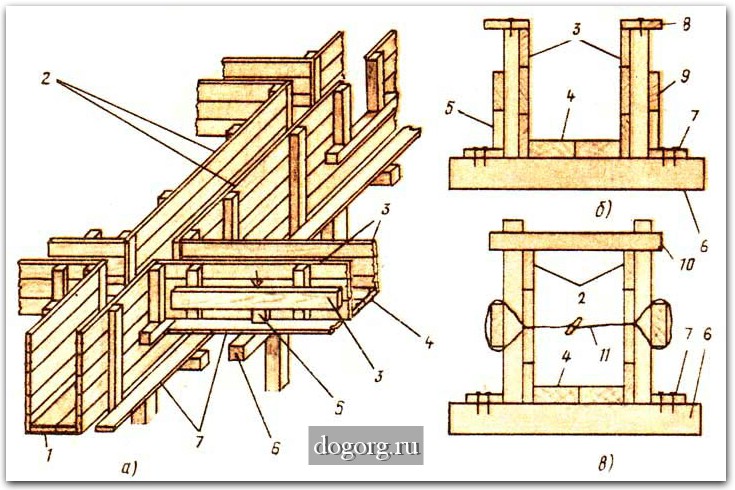

Опалубка прямоугольных колонн
а - короб в собранном виде, б - стальной хомут, в - крепление короба колонны подкосами (расшивинами); 1 - дверка, 2 - короб, 3 - вырезы для ввода опалубки балок, 4 - хомуты, 5 - клинья, б - рамка основания, 7 – отверстия для клиньев, 8, 9 - щиты, 10 - упорные планки, 11 - рамка, 12 - пробка, 13 – подкос.
Опалубку колонн устанавливают следующим образом. Вначале на фундаменте (подколоннике) размечают оси колонн. В процессе бетонирования в фундаменты закладывают деревянные пробки. После разметки осей колонн на фундамент кладут рамку 6 основания таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте; после этого к фундаменту подносят щиты колонны и приступают к сборке короба, устанавливая его в рамку.
После установки короба проверяют точность внутренних размеров, совпадение осей арматуры колонны с осями опалубки, вертикальность установки опалубки. Хомуты на короб ставят после установки и выверки опалубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивинами (см. схему выше, поз. в).
