Классификация крыш

Крышей называют верхнюю ограждающую часть здания. Она состоит из несущей части, передающей нагрузку от снега, ветра и собственного веса крыши на стены или отдельные опоры (см. схему ниже), и наружной оболочки. В зависимости от уклона скатов крыши бывают скатные (больше 10 %) и плоские (до 2,5 %).



В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. В плоских крышах возможно образование застоя воды на кровле и, как следствие, появление в этих местах протечек. Достоинством плоских крыш является возможность использования их для различных целей.





Внешние воздействия на покрытие



I – чердак; II - чердачное перекрытие; III - несущая конструкция: IV – кровля; 1 - постоянные нагрузки (собственный вес); 2 - временные нагрузки (снег, эксплуатационные нагрузки); 3 - ветер (давление); 4 - ветер (отсос); 5 - воздействие температур окружающей среды; 6 - атмосферная влага (осадки, влажность воздуха); 7 - химически агрессивные вещества, содержащиеся в воздухе; 8 - солнечная радиация; 9 - влага, содержащаяся в воздухе чердачного пространства.



По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми.



По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми.

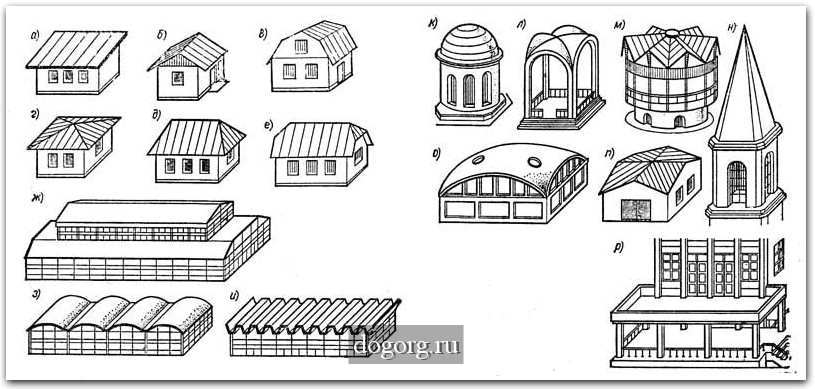

Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех - четырехскатными, многоскатными (см. схему ниже).



Односкатная крыша (см. схему ниже, поз. а) своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.



Двускатная крыша (см. схему ниже, поз. б, в) состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда.



Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой (см. схему ниже, поз. г).



Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной (см. схему ниже, поз. д). Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны (см. схему ниже, поз. е).



Двускатная крыша производственного здания с продольным фонарем (см. схему ниже, поз. ж) отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.



Сводчатая крыша (см. схему ниже, поз. з) в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.



Складчатая крыша (см. схему ниже, поз. и) образуется от соединения отдельных трапецеидальных элементов - складок.



Куполообразная крыша (см. схему ниже, поз. к) по очертанию представляет собой половину шара со сплошным опиранием на цилиндрическую стену.



Многошипцовая крыша (см. схему ниже, поз. м) образуется от соединения скатов плоскостей.



Крестовый свод представляет собой четыре сомкнутых арочных свода (см. схему ниже, поз. л).



Сферическая оболочка (см. схему ниже, поз. о) по очертанию представляет собой свод, опирающийся в нескольких точках на основание. Пространство между опорами обычно используют для устройства светопрозрачных фонарей.



Шпилеобразная крыша (см. схему ниже, поз. н) состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине.



Крыша из косых поверхностей (см. схему ниже, поз. п) состоит из нескольких пологих плоскостей, опирающихся на несущие стены, стоящие на разных уровнях.



Плоская крыша (см. схему ниже, поз. р) опирается на несущие стены, имеющие одинаковую высоту.





Типы крыш



В индивидуальном строительстве, как правило, применяются крыши. показанные на схеме поз. а, б, в. г, д, е.



Пересечения скатов крыши образуют двугранные углы. Если они обращены книзу, их называют разжелобами, или ендовами, если кверху, то ребрами. Верхнее ребро, расположенное горизонтально, называют коньком, а нижнюю часть ската - свесом.



Для удаления дождевой и талой воды устраивают наружные водосточные трубы, по которым вода сбрасывается в определенное место и по водоотводным канавам уходит с участка в уличные канавы.



Величина уклона ската и долговечность крыши зависят от материала кровли, а также от климатических условий (см. таблицу ниже).

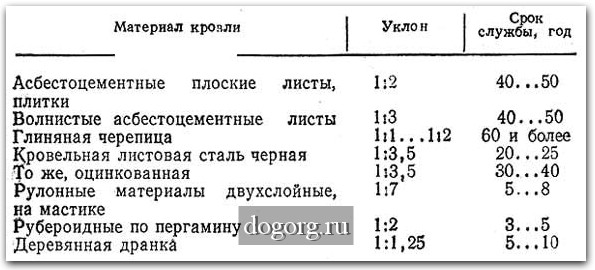

Уклоны скатных крыш и их долговечность



Скатные чердачные крыши должны эксплуатироваться в условиях исправного состояния кровли, несущих конструкций крыш, нормального температурно-влажностного режима в чердачных помещениях и своевременного проведения ремонта покрытия.
