Вывоз мусора после ремонта: musor.com.ru
Главная -  Строительство

Кровельные и гидроизоляционные мастики

Дегтевые мастики приготавливают из дегтевого вяжущего, состоящего из сплава каменноугольного пека с антраценовым маслом, и наполнителей. Выпускают холодные и горячие дегтевые кровельные мастики трех марок: МДК-Г-50, МДК-Г-60, МДК-Г-70 с теплостойкостью 50 ... 70 С и гибкостью, соответствующей изгибу мастики, нанесенной на образец беспокровного рулонного материала слоем толщиной 1 мм. При температуре испытания 18±2 С не должно появляться трещин.



Дегтевую мастику применяют для приклеивания и склеивания дегтевых материалов при кровельных и гидроизоляционных работах. Кроме того, дегтевую мастику можно применять в качестве защитного слоя для кровель из беспокровного толя, толя с крупнозернистой посыпкой и кровельного толя.



Горячие дегтевые мастики перед применением подогревают до 130 ... 150 С, так как при нагревании они легко растекаются по ровной поверхности слоем толщиной до 2 мм.



Физико-механические свойства дегтевой мастики кровельной горячей приведены в таблице ниже.





Битумно-полимерные мастики типа РБЛ и ЭБЛ можно готовить с использованием любых термопластичных и термореактивных полимеров. С помощью твердого эмульгатора типа глины или извести получают водную дисперсию полимера, которую в дальнейшем используют для эмульгирования битума. Полимер эмульгируют в высоковязком состоянии, смешивая компоненты при 15 ... 50 С. Соотношение между порошком твердого эмульгатора и полимером по массе берут в пределах от 2 : 1 ... 1 : 2. Компоненты перемешивают в растворомешалках с порционным добавлением воды.



Пластоэластичные мастики изготовляются на основе высокомолекулярного полиизобутилена. Они отличаются высокой эластичностью, атмосферостойкостью, хорошей адгезией к основанию, обладают абсолютной влаго-, паро- и воздухонепроницаемостью, способностью заполнять полосы стыков любой конфигурации.



Полиизобутиленовые мастики в зависимости от температуры, ниже которой эластичность существенно снижается, делят на три марки: УМ-20, УМ-40, УМ¬60 (цифры указывают на низший предел температуры применения). В качестве заполнителя, кроме каменного угля, используют сажу, тальк, литопон, асбест.



Холодная битумно-бутилкаучуковая мастика МББ-X-120 применяется для устройства безрулонной кровли в климатических районах, имеющих среднемесячную температуру не ниже -30 С. Мастика обладает рядом положительных показателей, а именно, эластична, имеет высокую адгезию к бетонному основанию ,кровельным рулонным материалам, асфальтобетону. Жизнеспособность мастики 2 ... 3 ч. Основания под эту мастику можно грунтовать. Расход мастики 1,3 кг/м2 на изготовление одного слоя.



Хлорсульфополиэтиленовая мастика (ХСПЭ) используется для гидроизоляции ограждающих конструкций, в которых в процессе эксплуатации могут появиться трещины размером до 0,3 мм.



Наносят мастику по огрунтованному основанию после оклеивания воронок внутренних водостоков и гидроизоляции ендовы и карнизного свеса. При температуре наружного воздуха ниже 5 С мастику перед нанесением разогревают до 40 ... 60 С, доводя до текучего состояния.



Битумно-эмульсионные кровельные мастики AHK-1 и АНК-2. Мастика AHK-1 применяется для окраски рубероида кровель один раз в 2 ... 3 года. Мастика марки АНК-2 - для устройства рулонных и мастичных кровель, а также для их ремонта. Мастика наносится на поверхность многослойной рубероидной кровли двумя-тремя слоями. Каждый последующий слой наносится после полного высыхания предыдущего.



Температуроустойчивость мастики АНК-1 не ниже 80 С, мастики АНК-2 - не ниже 100 С.



Битумно-бутилкаучуковая горячая мастика многокомпонентна. В качестве связующего используется смесь битума и бутилкаучука, а в качестве антисептика - каменноугольное масло.



Выпускают мастику двух марок - МББГ-70 и МББГ-80. Вторая марка отличается от первой большим содержанием наполнителей (до 15 ... 20 % по массе), большей температуростойкостью (до 80 С) и более высокой температурой размягчения (до 95 С). Применяется для изоляции примыканий выступающих над крышей частей. Перед нанесением мастику разогревают до температуры 150 С, чтобы она свободно наносилась на изолированную поверхность слоем 2,5 мм.

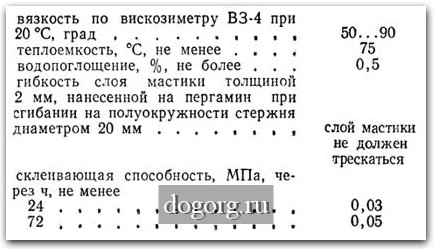

Мастика МБ-Х-75 (мастика битумная холодная) представляет собой жидкую дисперсию. Вырабатывается из сланцевого лака кукерсоль, взятого в количестве 65... 70 %, наполнителя (асбеста) в количестве 10-20 % и некондиционного синтетического каучука 6 … 10 % в растворе. Мастика применяется для склеивания и приклеивания рулонных материалов. Физико-механические показатели мастики МБ-Х-75 приведены в таблице ниже.





Перед нанесением мастику разогревают до температуры 60 ... 70 С и тщательно перемешивают.





Ознакомтесь со схожими материалами:
Пленочные кровельные и гидроизоляционные рулонные материалы.
Кровельные и гидроизоляционные мастики.
Черепица.
Деревянная кровля.
Основание под кровлю из глиняной черепицы.



Главная -  Строительство



0.0017

Читаемое Главная Советы по выбору межкомнатных дверей Выбор покрытия для пола Советы при выборе натяжных потолков Отделка стен Ванная комната: теплый пол и не только Какие бывают откосы и как их установить Как правильно положить ламинат Ремонт квартиры шаг за шагом Косметический ремонт: на чем сэкономить Как мы клеим обои Разделы Мебель Ремонт Новости Строительство Новенькое Строители на ходулях Берем мусор с доплатой Огнетушитель для газонефтяных фонтанов По опыту дождевых червей Мазь для упрочнения стали Дробить стружку сварочной дугой Горение в помощь шлифованию Вдоль детали, стоя на месте Высшее воплощение великой идеи Нестандартный пылесос Машина против дождя Кротодренажная машина Крутить не закручивая Магнитная пайка Метизное оборудование multi-press Насосная техника Пневматический механизм без компрессора По рельсам на параболах Пружина, которой на самом деле нет Роботы Самый большой в мире стереодисплей Соединять и сберегать Четвертая сторона голографии Термодиффузионное цинкование Изобретатель Михайлов
Яндекс.Метрика
