Заготовка и монтаж подвесных желобов

Чтобы обеспечить сток воды в сторону водоприемной воронки, подвесные желоба и скобы для их крепления изготавливают с различной шириной подкарнизного расстояния. Для мест наивысшего подъема желоба ширина заготовки складывается из ширины карнизной кромки, ширины развернутого желоба и ширины наружной кромки, выполняемой для жесткости. Для мест наибольшего понижения желоба к тем же размерам заготовки добавляют ширину подкарнизного расстояния, которое при длине водосточного желоба 6000 мм составляет примерно 30 мм. Для подвесных желобов обычно заготовки представляют собой звенья длиной 3000 мм, которые соединяются между собой двойными лежачими фальцами. Осадку фальца производят в сторону наружной части желоба, чтобы внутренняя поверхность желоба была гладкой. Если подвесные желоба подвешивают с уклоном 1 : 200, то прирост ширины заготовки каждого звена рассчитывают следующим образом: 3000·(1/200)=15 мм.



Скобы для подвешивания желоба устанавливают через равные промежутки, на расстоянии 650-700 мм друг от друга. Сначала рассчитывают размеры первой и последней скоб, затем определяют места крепления к ним кляммеров, положение отверстий для крепления скоб к дощатому настилу, а также линий перегибов.



Необходимое количество заготовок полосовой стали укладывают вплотную друг к другу так, чтобы левые концы их лежали на одной линии. После этого на первой и последней полосе делают разметку и керновку для сверления отверстий. Остальные заготовки обрабатываются по точкам пересечения линий, соединяющих разметки на первой и последней заготовках (см. схему №22).





Скобы для подвешивания желоба

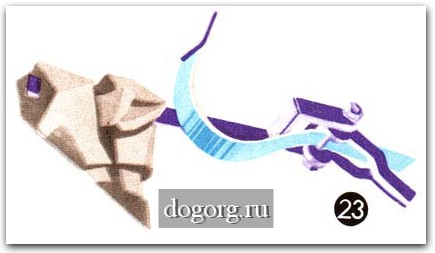

Готовые скобы имеют строго определенные размеры и точно соответствуют величине уклона каждого участка подвесного желоба. Поэтому практически отгиб длинного конца скобы выполняют обычно на крыше при помощи легкого ручного приспособления (см. схему №23), состоящего из нижней и верхней вилок, шарнирно соединенных между собой и валиков-упоров.





Приспособление для отгиба длинного конца скобы



Верхняя вилка имеет удлиненную ручку. Нижняя вилка приспособления закрепляется на любой деревянной части крыши или доске. После разметки при помощи шнура уклон желоба определяют по месту линии изгиба скобы. Заготовку вставляют в приспособление под валики-упоры и поворотом ручки загибают ее вокруг оси на необходимый угол. Использование приспособления позволяет повысить качество монтажа подвесных желобов. При этом отпадает необходимость подгона скоб по уклону, выполняя который рабочие вынуждены были свешиваться за карниз.
